Anleitung zum Einbauen und Anschließen eines Tasters:
Ein Taster ist eine weitere Art von elektrischem Schalter. Der dazu dient, eine elektrische Verbindung vorübergehend zu schließen. Und nach Loslassen des Tasters wieder zu öffnen. Im Gegensatz zum Wechselschalter hat der Taster nur zwei Zustände - ein "EIN"-Zustand, wenn er gedrückt wird, und ein "AUS"-Zustand, wenn er nicht gedrückt wird. Ein Taster wird oft verwendet, um eine Aktion auszulösen. Wenn er betätigt wird, wie das Einschalten einer Glocke oder das Öffnen einer elektrischen Tür.
Ein typisches Beispiel für die Verwendung eines Tasters ist das Steuern einer Beleuchtung z.B. über Steuerung eines Treppenhaus Automats oder eines Stromstoßschalters. Wenn der Taster gedrückt wird, wird die Lampe eingeschaltet, und beim erneuten drücken, schaltet sich die Lampe wieder aus. Der Taster ermöglicht es also, die Lampe von verschiedenen Standorten aus zu steuern.
Im Vergleich zum Wechselschalter, der zwei Schaltstellen hat, beschränkt sich der Taster nicht auf eine oder 2 Schaltstellen, da er sehr leicht erweiterbar ist.
Aufbau und Funktion eines Wechselschalters:
Der Aufbau eines Tasters ist vergleichsweise einfach und umfasst in der Regel zwei Anschlüsse:
Der Eingangsanschluss, der mit dem Stromkreis verbunden wird, und der Ausgangsanschluss, der mit dem Verbraucher oder der Last verbunden wird.
Ein Taster funktioniert in einer Weise, dass er normalerweise keine dauerhafte Verbindung herstellt. Wenn der Taster nicht betätigt wird, bleibt die Verbindung zwischen dem Eingangsanschluss und dem Ausgangsanschluss unterbrochen.
Wenn der Taster gedrückt wird, erfolgt eine vorübergehende Verbindung zwischen dem Eingangsanschluss und dem Ausgangsanschluss. Sobald der Taster losgelassen wird, unterbricht er die Verbindung erneut.
- den Eingangsanschluss (L)
- den Ausgangsanschluss (↓)
Der Taster kann auch mit einem Symbol dargestellt werden, das einem einfachen Kreis ähnelt, mit einer Linie. Die den Eingangs- und Ausgangsanschluss verbindet. Wird der Taster gedrückt, wird diese Linie kurzzeitig geschlossen.
Der Taster, im Gegensatz zum Wechselschalter, verfügt über nur zwei Zustände: einen "EIN"-Zustand, wenn er gedrückt wird, und einen "AUS"-Zustand, wenn er nicht gedrückt wird. Beim Betätigen des Tasters wird ein kurzer Stromimpuls geleitet, solange er gedrückt wird. Es gibt zwei Formen von Tastern. Den Stromkreis-Schließer und den Stromkreis-Unterbrecher.
Der Stromkreis-Schließer schließt den Stromkreis, sobald man den Taster betätigt, während der Stromkreis-Unterbrecher den Stromkreis unterbricht, sobald man den Taster betätigt.
Viele Schalterhersteller bieten mittlerweile Taster an, die sowohl als Öffner als auch als Schließer fungieren. Diese Variante verfügt über zwei Ausgangsanschlüsse, wobei einer als Schließer den Stromkreis schließt, solange der Taster betätigt wird, und der andere als Öffner den Stromkreis öffnet, solange der Taster betätigt wird.
Der richtige Anschluss eines Tasters:
Der korrekte Anschluss eines Tasters erfordert sorgfältiges Vorgehen. Um eine ordnungsgemäße Funktion sicherzustellen. Eine klare und verständliche Anleitung ist wichtig, um die Verdrahtung problemlos durchführen zu können. Hier ist eine leicht verständliche Anleitung für den korrekten Anschluss eines Tasters:
- Die Abdeckung der Schalterdose, in der der Taster eingebaut werden soll, wird entfernt.
- Die Positionen der Anschlüsse auf dem Taster werden beachtet. In der Regel gibt es zwei Anschlüsse: der Eingangsanschluss (L) und der Ausgangsanschluss (↓).
- Der Außenleiter (Phase) des Stromkreises wird mit dem Eingangsanschluss (L) des Tasters verbunden.
- Der Ausgangsanschluss (A) des Tasters wird mit dem Verbraucher oder dem Treppenhaus Automat verbunden, die gesteuert werden soll.
- Es wird sorgfältig überprüft, ob alle Verbindungen fest und sicher sind. Geeignete Verbindungsklemmen oder Schraubverbindungen werden verwendet.
Der korrekte Anschluss eines Tasters erfordert Sorgfalt und das Befolgen einer genauen Verdrahtungsanleitung. Indem Sie die richtigen Anschlüsse gemäß den Herstellerangaben verbinden und die korrekte Verbindung zur Lampe herstellen, stellen Sie sicher, dass die Schaltung einwandfrei funktioniert. Es ist ratsam, bei Unsicherheiten oder Hilfebedarf einen Fachmann hinzuzuziehen, um mögliche Fehler zu vermeiden.

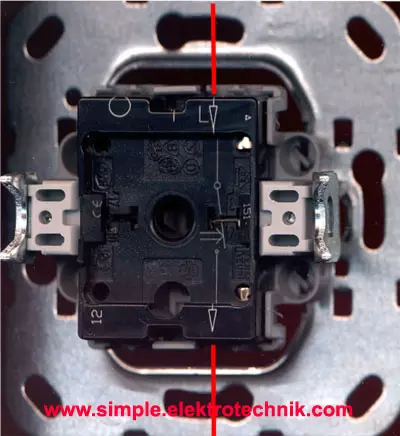

Rückseite des Tasters
Klemme für den Außenleiter
Ausgang 1
Frontseite des Tasters
Anleitung zum Einbauen und Anschließen eines Tasters:
- Stellen Sie sicher, dass die Stromversorgung für den Schaltkreis, in dem der Taster installiert werden soll, ausgeschaltet ist. Schalten Sie den entsprechenden Leistungsschutzschalter aus oder entfernen Sie die Sicherung.
- Nehmen Sie den Taster aus der Verpackung und überprüfen Sie, ob er vollständig und unbeschädigt ist.
- Entfernen Sie die Abdeckung der Schalterdose, um Zugang zu den Verkabelungen zu erhalten.
- Identifizieren Sie die Anschlüsse auf dem Taster. Normalerweise gibt es zwei Anschlüsse: den Eingangsanschluss (L) und den Ausgangsanschluss.
- Überprüfen Sie den Schaltplan des Herstellers, um die korrekten Anschlüsse zu identifizieren. Der Eingangsanschluss wird normalerweise als "L" gekennzeichnet.
- Verbinden Sie den Eingangsanschluss des Tasters mit dem Außenleiter (Phase) des Stromkreises. Stellen Sie sicher, dass die Verbindung sicher und fest ist.
- Verbinden Sie den Ausgangsanschluss des Tasters mit der Phase der zu steuernden Last, zum Beispiel einem Stromstoßschalter oder Glocke.
- Überprüfen Sie sorgfältig, ob alle Verbindungen fest und sicher sind. Verwenden Sie geeignete Verbindungsklemmen oder Schraubverbindungen.
- Befestigen Sie die Abdeckung der Schalterdose wieder an ihrem Platz.
- Schalten Sie die Stromversorgung wieder ein, indem Sie den Leistungsschutzschalter einschalten oder die Sicherung einsetzen.
- Testen Sie den Taster, um sicherzustellen, dass er ordnungsgemäß funktioniert. Schalten Sie die Last ein und aus, indem Sie den Taster betätigen.
Wenn Sie sich unsicher sind oder keine Erfahrung mit elektrischen Installationen haben, sollten Sie einen qualifizierten Elektriker um Hilfe bitten, um die Installation korrekt und sicher durchzuführen. Sicherheit geht immer vor.
Taster haben vielfältige Anwendungen in der Elektrotechnik.
Hier sind einige Beispiele:
- Beleuchtungsschaltungen. Taster ermöglichen das Ein- und Ausschalten von Lichtern von verschiedenen Positionen aus.
- Treppenhausbeleuchtung. Mit Tastern kann das Licht in verschiedenen Etagen oder Abschnitten einer Treppe gesteuert werden.
- Korridorschaltungen. In langen Fluren oder Korridoren ermöglichen Taster das Licht von verschiedenen Positionen aus zu steuern.
- Schaltungen mit mehreren Tastern. In großen Räumen kommen Taster zum Einsatz, um das Licht von verschiedenen Schalterpositionen aus zu steuern.
- Außenbeleuchtung. Taster werden für die Steuerung von Außenbeleuchtung, wie Terrassen oder Gartenbereiche, verwendet.
Taster bieten Flexibilität und Anpassungsfähigkeit für die Steuerung von elektrischen Stromkreisen in verschiedenen Anwendungen. Es ist wichtig, bei der Installation und Verkabelung eines Tasters sorgfältig vorzugehen und die Herstelleranweisungen zu beachten, um eine ordnungsgemäße Funktion sicherzustellen.
Sollten Sie sich unsicher fühlen oder keine Erfahrung mit elektrischen Installationen haben, empfehlen wir Ihnen, einen qualifizierten Elektriker um Hilfe zu bitten, um die Installation korrekt und sicher durchzuführen. Sicherheit steht immer an erster Stelle.
Elektrosicherheit: Richtlinien und Vorsichtsmaßnahmen für einfache elektrotechnische Arbeiten
Die Sicherheit hat oberste Priorität.
- Alle hier bereitgestellten Anleitungen und Informationen dienen rein informativen Zwecken und sollen ausschließlich zur Informationsbeschaffung und Weiterbildung verwendet werden. Sie sollten nicht als Ersatz für professionelle Beratung angesehen werden. Bei Zweifeln empfiehlt es sich, einen qualifizierten Elektriker hinzuzuziehen, um fachkundige Unterstützung zu erhalten.
- Es ist wichtig, die örtlichen Vorschriften und Bestimmungen bei elektrischen Arbeiten zu beachten. Arbeiten mit Strom sollten nur von qualifizierten Fachleuten durchgeführt werden, da sie lebensgefährlich sein können.
- Fehler in Anleitungen und Schaltbildern sind möglich. Der Anbieter übernimmt keine Gewähr oder Haftung für Schäden oder Verletzungen, die aus der Umsetzung der bereitgestellten Informationen resultieren könnten. Es liegt in Ihrer Verantwortung, die Richtigkeit der Informationen zu überprüfen und die erforderlichen Sicherheitsvorkehrungen zu treffen.
- Die Verwendung geeigneter persönlicher Schutzausrüstung (PSA) ist entscheidend, um die Sicherheit bei elektrotechnischen Arbeiten zu gewährleisten. PSA schützt vor Stromschlägen, Augenverletzungen, thermischen und mechanischen Gefahren. Es ist jedoch wichtig zu beachten, dass PSA allein nicht ausreicht und durch Fachwissen, Fähigkeiten und die Einhaltung von Sicherheitsvorschriften ergänzt werden muss.
- Arbeiten an Teilen, die unter Spannung stehen, sind strengstens untersagt. Vor Beginn der Arbeiten müssen geeignete Sicherheitsvorkehrungen getroffen werden, einschließlich des Freischaltens der Anlage.
- Bei Schäden durch mangelhafte Elektroinstallation haftet der Errichter der Anlage gemäß den geltenden gesetzlichen Bestimmungen.
- Diese Zusammenfassung von Richtlinien und Vorsichtsmaßnahmen ist nicht umfassend. Bei Unsicherheiten ist es ratsam, einen qualifizierten Elektriker zu konsultieren oder sich an örtliche Vorschriften und Bestimmungen zu halten, um maximale Sicherheit zu gewährleisten.
- Die ordnungsgemäße Installation und Wartung von elektrischen Anlagen und Geräten ist von großer Bedeutung, um mögliche Gefahren zu minimieren und ein sicheres Umfeld zu schaffen.
