Anleitung zum Verdrahten und Testen einer Kontroll-Wechselschaltung
Die Kontroll-Wechselschaltung ist eine praktische Methode in der Elektro Installation, um Verbraucher wie Leuchten ein- und auszuschalten. Diese Lösung ist besonders hilfreich, wenn man keinen direkten Sichtkontakt zum Verbraucher hat. Diese Schaltung erfordert den Einsatz von zwei Kontroll-Wechselschaltern oder normale Wechselschalter, die mit Kontrollleuchten nachgerüstet werden können.
Aufbau einer Kontroll-Wechselschaltung:
Eine Kontroll-Wechselschaltung verwendet das Prinzip einer Sparwechselschaltung. Dadurch ist es auch möglich, Steckdosen mit einzubinden. Im Vergleich zur Sparwechselschaltung erfordert die Kontroll-Wechselschaltung sechs Adern auf einer Seite. Es ist jedoch zu beachten, dass eine Sparwechselschaltung nicht zu einer Kreuzschaltung erweitert werden kann.
Die Kontroll-Wechselschaltung besteht aus mehreren Komponenten. Im Folgenden wird der Aufbau und die Funktionsweise einer Kontroll-Wechselschaltung erläutert:
Die Kontroll-Wechselschaltung verwendet einen speziellen Schalter, der über drei Anschlüsse verfügt.
Den Eingang (L), den Ausgang (L') und den Wechsler (W).
Der Schalter wird verwendet, um das Ein- und Ausschalten der Leuchten und Steckdosen zu kontrollieren.
Die Leuchten werden zwischen dem Ausgang des Schalters (L') und dem Neutralleiter (N) angeschlossen. Bei Betätigung des Schalters wird der Stromfluss zu den Leuchten unterbrochen oder ermöglicht.
Die Steckdosen werden zwischen dem Ausgang des Schalters (L') und dem Außenleiter (L) angeschlossen. Dadurch können elektrische Geräte mit Strom versorgt werden, der durch den Schalter gesteuert wird.
Die Verdrahtung einer Kontroll-Wechselschaltung erfordert sechs Adern auf einer Seite. Den Außenleiter, den Neutralleiter, den Schutzleiter, den Eingang und den Ausgang des Schalters sowie den Wechsler. Es ist wichtig, die korrekte Verdrahtung gemäß dem Schaltplan vorzunehmen, um eine ordnungsgemäße Funktion sicherzustellen.
Die Kontroll-Wechselschaltung ermöglicht es, Leuchten und Steckdosen unabhängig voneinander zu schalten. Durch den speziellen Schalter kann die Beleuchtung ein- oder ausgeschaltet werden, während die Stromversorgung der Steckdosen erhalten bleibt. Diese Lösung ist flexibel und praktisch. Für die elektrische Installation in Räumen, in denen sowohl Beleuchtung als auch Steckdosen benötigt werden.
Es ist zu beachten, dass bei der Installation die geltenden Sicherheits Vorschriften und elektrotechnischen Normen eingehalten werden müssen. Es wird empfohlen, die Dienste eines qualifizierten Elektrikers in Anspruch zu nehmen. Um eine sichere und ordnungsgemäße Installation zu gewährleisten.

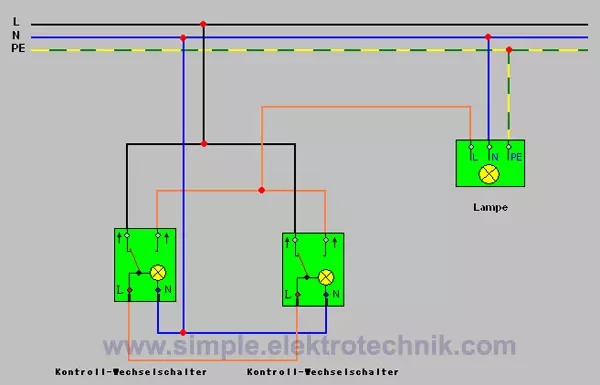

Schaltbild einer Kontroll - Wechselschaltung
Verdrahtung einer Kontroll-Wechselschaltung:
Für eine fehlerfreie Verdrahtung einer Kontroll-Wechselschaltung folgen Sie bitte den nachfolgenden Schritten:
- An beiden Schaltstellen, die üblicherweise durch Kontroll-Wechselschalter repräsentiert werden. Müssen der Außenleiter (L), der Neutralleiter (N) und der "Lampendraht" (in der Zeichnung orange) angeschlossen werden.
- Verbinden Sie nun die beiden anderen Ausgangsklemmen beider Kontroll-Wechselschalter miteinander und mit dem Lampendraht. Dadurch wird die Lampe mit der Schaltung verbunden und kann durch die Schaltstellen ein- und ausgeschaltet werden. Stellen Sie sicher, dass die Verbindungen sicher und fest sind, um elektrische Probleme zu vermeiden.
- Als nächstes nehmen Sie eine Ader und verbinden Sie die beiden Eingangsklemmen der Kontroll-Wechselschalter. Diese Verbindung stellt sicher, dass die Schalter die Steuerung der Lampe miteinander teilen und eine einheitliche Funktion gewährleisten.
- Abschließend müssen Sie den Neutralleiter (N) mit den beiden Kontroll-Wechselschaltern sowie mit der Lampe verbinden. Dieser Schritt stellt sicher, dass der Stromkreis geschlossen ist und die Lampe ordnungsgemäß funktioniert.
Indem Sie diese Schritte sorgfältig befolgen, können Sie eine Kontroll-Wechselschaltung korrekt verdrahten. Und sicherstellen, dass die Schaltung einwandfrei funktioniert. Achten Sie dabei auf die korrekte Verbindung der Leiter und die richtige Platzierung der Drähte. Um mögliche Verwirrungen zu vermeiden
Funktionsprobe einer Kontroll-Wechselschaltung:
Nachdem Sie die Verdrahtung Ihrer Kontroll-Wechselschaltung abgeschlossen haben, ist es von großer Bedeutung, die Funktion zu überprüfen.
Eine gründliche Funktionsprobe gewährleistet eine einwandfreie Funktion und ermöglicht es Ihnen, potenzielle Fehler frühzeitig zu erkennen.
Um die Funktionsprobe erfolgreich durchzuführen, befolgen Sie bitte die nachstehenden Schritte:
- Betätigen Sie den ersten Schalter. Die angeschlossene Lampe sowie das Kontrolllämpchen an der Schaltstelle sollten entsprechend ein- oder ausgeschaltet werden.
- Drücken Sie jetzt den zweiten Schalter. Und überprüfen Sie erneut, ob die Lampe und die Kontrollleuchte an der Schaltstelle ein- oder ausgeschaltet werden.
- Schalten Sie jetzt den ersten Schalter erneut ein. Die Lampe sollte entsprechend reagieren und ein- oder ausgeschaltet werden.
Während der Funktionsprobe ist es äußerst wichtig, besonders aufmerksam zu sein. Und sicherzustellen, dass die Reaktionen der Lampen den Erwartungen entsprechen. Falls eine Lampe nicht wie erwartet reagiert, kann dies auf einen Verdrahtungsfehler hinweisen.
In einem solchen Fall sollten Sie alle Verbindungen sorgfältig überprüfen. Und sicherstellen, dass die Schalter in der richtigen Reihenfolge betätigt werden.
Wiederholen Sie den beschriebenen Schaltvorgang insgesamt viermal, indem Sie abwechselnd die Schalter betätigen. Diese wiederholte Überprüfung ermöglicht es Ihnen, mögliche Fehler zu entdecken und sicherzustellen, dass Ihre Sparwechselschaltung einwandfrei funktioniert.
Eine gründliche Funktionsprobe Ihrer Kontrollwechselschaltung stellt sicher, dass alle Komponenten korrekt miteinander verbunden sind. Und die gewünschten Schaltvorgänge einwandfrei ausgeführt werden. Nehmen Sie sich daher ausreichend Zeit für diese Überprüfung, um mögliche Probleme frühzeitig zu erkennen und zu beheben.
Vor und Nachteile einer Kontroll-Wechselschaltung:
Die Kontroll-Wechselschaltung bietet zahlreiche Vorteile im Vergleich zu herkömmlichen Wechselschaltungen.
Vorteile einer Kontroll-Wechselschaltung:
- Alle erforderlichen Leitungen sind an beiden Schaltern vorhanden, ermöglicht Installation von Steckdosen.
- Spart eine Ader im Vergleich zur herkömmlichen Wechselschaltung, führt zu Kosten Einsparungen und Platzersparnis.
- Vielseitig einsetzbar und ermöglicht effiziente Elektroinstallation.
Nachteile einer Kontroll-Wechselschaltung:
- Kann nicht zu einer Kreuzschaltung erweitert werden, was in bestimmten Situationen erforderlich sein kann.
- Erfordert sechs Adern bei Verwendung von Steckdosen auf einer Seite, höherer Verkabelungs Aufwand.
- Wichtig, dass Kontrollleuchten ordnungsgemäß funktionieren, da sie als Indikator für den Zustand des Verbrauchers dienen.
Insgesamt bietet die Kontroll-Wechselschaltung eine effiziente Lösung, um Verbraucher von verschiedenen Stellen aus zu steuern. Durch eine korrekte Verdrahtung und regelmäßige Überprüfung der Funktionstüchtigkeit kannst du sicherstellen, dass die Schaltung einwandfrei funktioniert. Es ist wichtig, die Vor- und Nachteile der Kontroll-Wechselschaltung zu berücksichtigen. Um die richtige Lösung für Ihre individuellen Anforderungen in der Elektroinstallation zu wählen.
