Anleitung zum Verdrahten und Testen einer Wechselschaltung
Eine Wechselschaltung ist eine Art von Elektro Installation, die in Häusern oder Hotels verwendet wird. Sie ermöglicht es, Lichter oder andere Geräte von zwei verschiedenen Orten aus ein- und auszuschalten.
Diese Orte können zum Beispiel ein Flur und ein Hotelzimmer sein. Typische Anwendungs Bereiche sind kleine Flure, Dielen und Räume mit zwei Eingängen. Für den Aufbau einer Wechsel-Schaltung benötigen Sie zwei Wechsel-Schalter, die auch als Aus-Wechselschalter bezeichnet werden.
Aufbau und Funktion einer Wechselschaltung:
Eine Wechselschaltung besteht aus mindestens zwei Schaltern, die am Anfang und am Ende der Schaltung platziert sind.
Diese Schalter dienen als Hauptschalter und ermöglichen es, die Beleuchtung von beiden Enden der Schaltung aus zu kontrollieren.
Es ist auch möglich, einen zusätzlichen Wechselschalter in die Schaltung einzubauen, um die Anzahl der Schaltstellen zu erweitern.
Ein Wechselschalter besteht aus einem Schaltkontakt und zwei Schaltstellungen, normalerweise als "Ein" und "Aus" bezeichnet. In der Ausgangsstellung ist der Stromkreis unterbrochen und das Licht ist ausgeschaltet. Wenn einer der Wechselschalter betätigt wird, bewegt sich der Schaltkontakt zwischen den beiden Schaltstellungen hin und her. Dadurch wird der Stromkreis entweder geschlossen oder geöffnet.
Die Wechselschaltung bietet eine flexible Lichtsteuerung. Das Licht kann unabhängig von seinem aktuellen Zustand von verschiedenen Stellen aus ein- und ausgeschaltet werden. Mit Hilfe der Wechselschaltung können Benutzer das Licht von verschiedenen Positionen aus bequem steuern. Dadurch wird der Komfort in den Räumlichkeiten deutlich erhöht.
Insgesamt ermöglicht die Wechselschaltung eine praktische und effiziente Steuerung von Beleuchtungen in verschiedenen Bereichen. Diese Schaltung ist einfach zu bedienen. Sie ermöglicht es, das Licht unabhängig von ihrer Position in den Räumlichkeiten nach Bedarf ein- oder auszuschalten.
Schaltbild einer Wechselschaltung
Verdrahtung einer Wechselschaltung:
Eine Wechselschaltung ermöglicht es, eine Lampe von zwei verschiedenen Schaltstellen aus ein- und auszuschalten. Hier ist eine Anleitung zur Verdrahtung einer Wechselschaltung:
- Zuerst verbinden Sie den Außenleiter (L) mit der Eingangsklemme des ersten Wechselschalters. Dadurch wird der Strom in die Schaltung eingespeist.
- Schließen Sie den Lampendraht an die Eingangsklemme des zweiten Wechselschalters an. Auf diese Weise kann die Lampe durch die Schaltstellen ein- und ausgeschaltet werden.
- Verbinden Sie die beiden korrespondierenden Leiter miteinander. Nehmen Sie einen Draht und verbinden Sie den Ausgang des ersten Wechselschalters mit dem Eingang des zweiten Wechselschalters. Dies stellt sicher, dass der Strom zwischen den Schaltern fließen kann.
- Wiederholen Sie den vorherigen Schritt, wenn Sie mehr als zwei Schaltstellen haben. Verbinden Sie den Ausgang des vorherigen Wechselschalters mit dem Eingang des nächsten Wechselschalters.
- Zum Abschluss führen Sie den Draht vom letzten Wechselschalter zum Lampendraht. Verbinden Sie den Ausgang des letzten Wechselschalters mit dem Lampendraht. Dadurch wird der Stromfluss zur Lampe ermöglicht und die Schaltung ist vollständig verkabelt.
Indem Sie diese Schritte befolgen, können Sie eine Wechselschaltung korrekt verdrahten und sicherstellen, dass die Schaltung ordnungsgemäß funktioniert. Beachten Sie dabei die korrekte Verbindung der korrespondierenden Leiter und die richtige Platzierung der Drähte.
Video Anleitung für die Wechselschaltung

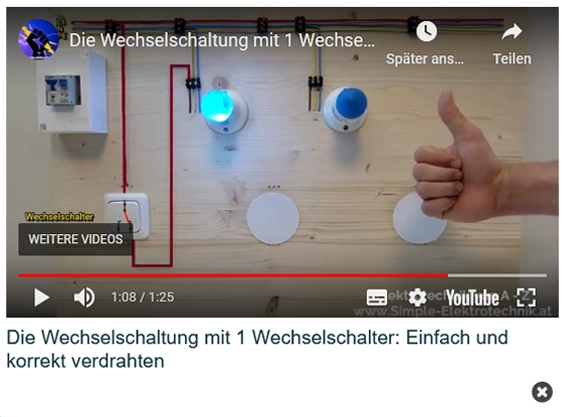

Die Wechselschaltung mit 1 Wechselschalter

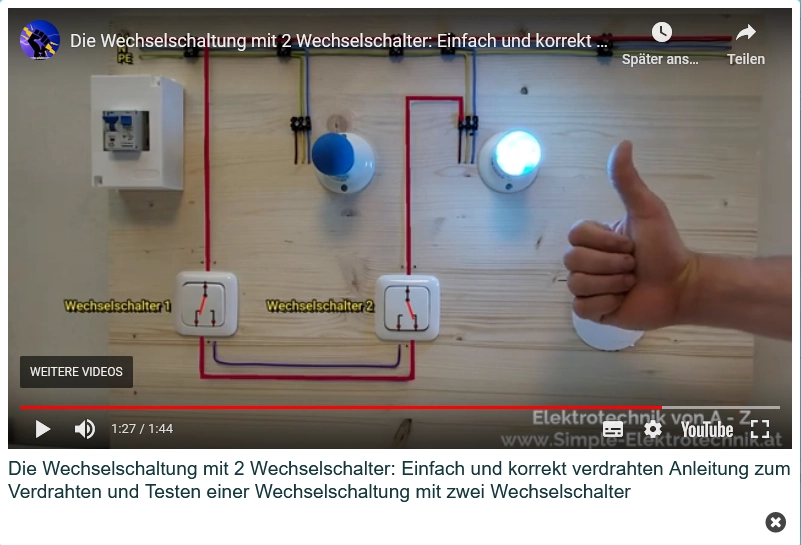

Die Wechselschaltung mit 2 Wechselschalter
Funktionsprobe einer Wechselschaltung:
Nachdem Sie die Verdrahtung Ihrer Wechselschaltung abgeschlossen haben, ist es wichtig, die Funktion der Schaltung zu überprüfen. Eine sorgfältige Funktionsprobe gewährleistet eine einwandfreie Funktion und ermöglicht es Ihnen, potenzielle Fehler frühzeitig zu erkennen. Um die Funktionsprobe durchzuführen, folgen Sie bitte den nachstehenden Schritten:
- Betätigen Sie den ersten Schalter. Die angeschlossene Lampe sollte entsprechend ein- oder ausgeschaltet werden.
- Betätigen Sie anschließend den zweiten Schalter und überprüfen Sie erneut, ob die Lampe ein- oder ausgeschaltet wird.
- Schalten Sie nun den ersten Schalter erneut ein. Die Lampe sollte entsprechend reagieren und ein- oder ausgeschaltet werden.
Während der Funktionsprobe sollten Sie besonders aufmerksam sein und sicherstellen, dass die Lampen-reaktionen den Erwartungen entsprechen. Sollte eine Lampe nicht wie erwartet reagieren, kann dies auf einen Verdrahtungsfehler hinweisen. Überprüfen Sie in diesem Fall alle Verbindungen. Stellen Sie sicher, dass die Schalter in der richtigen Reihenfolge betätigt werden.
Wiederholen Sie den beschriebenen Schaltvorgang insgesamt viermal, indem Sie abwechselnd die Schalter betätigen. Diese wiederholte Überprüfung ermöglicht es Ihnen, mögliche Fehler zu entdecken und sicherzustellen, dass Ihre Wechselschaltung einwandfrei funktioniert.
Durch eine gründliche Funktionsprobe stellen Sie sicher, dass Ihre Schaltung zuverlässig arbeitet. Dadurchkönnen Sie mögliche Probleme frühzeitig erkennen. Dies spart Ihnen Zeit und verhindert potenzielle Schwierigkeiten in der Zukunft. Achten Sie stets auf Ihre Sicherheit und schalten Sie die Stromversorgung nach Abschluss der Funktionsprobe wieder aus.
Vor- und Nachteile einer Wechselschaltung:
Eine Wechselschaltung ist eine gängige Methode, um die Beleuchtung in einem Raum von verschiedenen Schaltstellen aus zu steuern. Bevor Sie sich für eine Wechselschaltung entscheiden, sollten Sie die folgenden Vor- und Nachteile berücksichtigen:
Vorteile einer Wechselschaltung:
- Eine Wechselschaltung bietet Ihnen Flexibilität bei der Beleuchtungs Steuerung. Sie können das Licht von verschiedenen Stellen aus ein- und ausschalten. Sie müssen das Licht nicht nur am Eingang des Raums einschalten. Es ist auch an anderen Stellen im Raum bequem bedienbar.
- Komfort und Bequemlichkeit. Eine Wechselschaltung bietet eine bequeme Lösung, um das Licht in einem Raum von verschiedenen Stellen aus zu bedienen. Sie müssen nicht immer zum Eingang des Raums gehen, um das Licht ein- oder auszuschalten. Dies ist besonders praktisch, wenn Sie sich in einem größeren Raum befinden oder mehrere Zugänge zum Raum haben.
- Keine zusätzlichen Komponenten erforderlich. Im Vergleich zu einigen anderen Schaltungen, wie zum Beispiel der Kreuzschaltung, werden keine aufwändige Verdrahtungen benötigt. Sie können die vorhandenen Schalter verwenden und sie einfach entsprechend verbinden.
Nachteile einer Wechselschaltung:
- Komplexität der Verdrahtung. Eine Wechselschaltung erfordert eine spezielle Verdrahtung, bei der die Schalter und die Leuchte miteinander verbunden werden. Dies erfordert etwas mehr Aufwand und Fachkenntnisse bei der Installation im Vergleich zu einfachen Schaltungen.
- Höhere Kosten: Wechselschalter sind im Allgemeinen etwas teurer als herkömmliche Ein- und Ausschalter.
- Defekt eines Schalters: Wenn einer der Schalter in der Wechselschaltung defekt ist, kann dies den gesamten Schaltvorgang beeinträchtigen. Das bedeutet, dass das Licht möglicherweise nicht mehr von allen Schaltstellen aus gesteuert werden kann. Solange bis der defekte Schalter repariert oder ausgetauscht wird.
- Begrenzte Automatisierungs Möglichkeiten. Im Vergleich zu einigen anderen Schaltungen, wie z.B. einer Tasterschaltung, ist es schwieriger, eine automatische Abschaltung zu realisieren. Eine Wechselschaltung bietet normalerweise keine eingebaute Funktion für eine zeitgesteuerte Abschaltung, wie zum Beispiel für Treppenhauslichter.
Trotz dieser Nachteile bietet eine Wechselschaltung eine praktische Lösung für die Beleuchtungssteuerung von verschiedenen Schaltstellen aus.
Elektrosicherheit: Richtlinien und Vorsichtsmaßnahmen für einfache elektrotechnische Arbeiten
Die Sicherheit hat oberste Priorität.
- Alle hier bereitgestellten Anleitungen und Informationen dienen rein informativen Zwecken und sollen ausschließlich zur Informationsbeschaffung und Weiterbildung verwendet werden. Sie sollten nicht als Ersatz für professionelle Beratung angesehen werden. Bei Zweifeln empfiehlt es sich, einen qualifizierten Elektriker hinzuzuziehen, um fachkundige Unterstützung zu erhalten.
- Es ist wichtig, die örtlichen Vorschriften und Bestimmungen bei elektrischen Arbeiten zu beachten. Arbeiten mit Strom sollten nur von qualifizierten Fachleuten durchgeführt werden, da sie lebensgefährlich sein können.
- Fehler in Anleitungen und Schaltbildern sind möglich. Der Anbieter übernimmt keine Gewähr oder Haftung für Schäden oder Verletzungen, die aus der Umsetzung der bereitgestellten Informationen resultieren könnten. Es liegt in Ihrer Verantwortung, die Richtigkeit der Informationen zu überprüfen und die erforderlichen Sicherheitsvorkehrungen zu treffen.
- Die Verwendung geeigneter persönlicher Schutzausrüstung (PSA) ist entscheidend, um die Sicherheit bei elektrotechnischen Arbeiten zu gewährleisten. PSA schützt vor Stromschlägen, Augenverletzungen, thermischen und mechanischen Gefahren. Es ist jedoch wichtig zu beachten, dass PSA allein nicht ausreicht und durch Fachwissen, Fähigkeiten und die Einhaltung von Sicherheitsvorschriften ergänzt werden muss.
- Arbeiten an Teilen, die unter Spannung stehen, sind strengstens untersagt. Vor Beginn der Arbeiten müssen geeignete Sicherheitsvorkehrungen getroffen werden, einschließlich des Freischaltens der Anlage.
- Bei Schäden durch mangelhafte Elektroinstallation haftet der Errichter der Anlage gemäß den geltenden gesetzlichen Bestimmungen.
- Diese Zusammenfassung von Richtlinien und Vorsichtsmaßnahmen ist nicht umfassend. Bei Unsicherheiten ist es ratsam, einen qualifizierten Elektriker zu konsultieren oder sich an örtliche Vorschriften und Bestimmungen zu halten, um maximale Sicherheit zu gewährleisten.
- Die ordnungsgemäße Installation und Wartung von elektrischen Anlagen und Geräten ist von großer Bedeutung, um mögliche Gefahren zu minimieren und ein sicheres Umfeld zu schaffen.
Hier sind einige wichtige Begriffe aus der Elektrotechnik mit kurzen Erläuterungen:
Spannung
Die Spannung ist die elektrische Potentialdifferenz zwischen zwei Punkten in einem elektrischen Stromkreis. Sie wird in Volt (V) gemessen und ist verantwortlich für den Stromfluss.
Wechselstrom (AC)
Wechselstrom ist ein elektrischer Strom, bei dem die Richtung des Stromflusses periodisch wechselt. In den meisten Haushalten und in der öffentlichen Stromversorgung wird Wechselstrom verwendet.
Transformator
Ein Transformator ist ein elektrisches Gerät, das die Spannung und den Strom in einem Wechselstromkreis ändern kann. Er besteht aus zwei oder mehr Spulen und nutzt die elektromagnetische Induktion.
Erdung
Die Erdung ist eine Verbindung eines elektrischen Systems oder Geräts mit der Erde. Sie dient dazu, elektrische Ströme sicher abzuleiten und das Risiko von Stromschlägen zu verringern.
Frequenzumrichter
Ein Frequenzumrichter ist ein elektronisches Gerät, das die Frequenz eines Wechselstroms ändern kann. Er wird häufig in der Antriebstechnik eingesetzt, um die Geschwindigkeit von Elektromotoren zu regeln.
Kapazität
Die Kapazität ist die Fähigkeit eines Kondensators, Ladung zu speichern. Sie wird in Farad (F) gemessen und beeinflusst den Stromfluss in Wechselstromkreisen.
Parallelschaltung
Eine Parallelschaltung ist eine Verbindung von elektrischen Komponenten, bei der der Strom sich aufteilt und durch jeden Verbraucher einen separaten Pfad nimmt. Die Spannung bleibt für jeden Verbraucher gleich.
Widerstand
Der Widerstand ist ein Maß für die Fähigkeit eines Bauteils oder Leiters, den Stromfluss zu behindern. Er wird in Ohm (Ω) gemessen und folgt dem Ohmschen Gesetz.
Kondensator
Ein Kondensator ist ein elektronisches Bauteil, das elektrische Ladung speichern kann. Er besteht aus zwei leitenden Platten, die durch ein Dielektrikum (Isolator) getrennt sind.
Verlustleistung
Die Verlustleistung ist die elektrische Leistung, die in einem Bauteil oder System in Form von Wärme verloren geht. Sie tritt aufgrund von Widerstand, Induktivität und Kapazität auf.
Korrespondierende Leiter
Korrespondierende Leiter sind zwei Leiter, die durch elektromagnetische Induktion miteinander verbunden sind, z.B. eine Primär- und eine Sekundärspule in einem Transformator.
Spule
Eine Spule ist ein Bauteil, das aus einer gewickelten Drahtwicklung besteht. Sie erzeugt ein magnetisches Feld, wenn Strom durch sie fließt, und kann in der Induktivität messbare Effekte haben.
Relais
Ein Relais ist ein elektromechanisches Schaltgerät, das einen elektrischen Stromkreis steuern kann. Es besteht aus einer Spule und einem Schalter, der durch die Spule betätigt wird.
Induktivität
Die Induktivität ist die Fähigkeit einer Spule, eine Spannung zu erzeugen, wenn sich der Strom durch sie ändert. Sie wird in Henry (H) gemessen und beeinflusst den Stromfluss in Wechselstromkreisen.
