Anleitung zum Einbauen und Anschließen eines Kontroll-Wechselschalters:
Ein Kontroll-Wechselschalter ist eine Variante des herkömmlichen Wechselschalters, der über eine Glimmlampe verfügt, um den Schaltzustand visuell anzuzeigen.
Dies ist besonders nützlich, um zu sehen, ob eine elektrische Last wie eine Lampe eingeschaltet ist oder nicht. Hier ist eine Anleitung, wie Sie einen Kontroll-Wechselschalter einbauen und anschließen können.
Aufbau und Funktion eines Kontroll-Wechselschalters:
Ein Kontroll-Wechselschalter hat den gleichen grundlegenden Aufbau wie ein herkömmlicher Wechselschalter, verfügt jedoch über ein zusätzliches Glimmlämpchen, das den Schaltzustand visuell anzeigt. Die Funktionsweise des Kontroll-Wechselschalters ist identisch mit der des herkömmlichen Wechselschalters.
Der Kontroll-Wechselschalter besteht aus vier Anschlüssen:
- DenEingangsanschluss (L)
Der Eingangsanschluss ist mit dem Außenleiter (Phase) des Stromkreises verbunden. - Den Eingangsanschluss (N)
Der Eingangsanschluss (N) ist mit dem Neutralleiter des Stromkreises verbunden. - zwei Ausgangsanschlüsse
Die Ausgangsanschlüsse sind normalerweise mit "↓" und "↓" gekennzeichnet.
In der einen Position des Schalters ist der Eingangsanschluss mit dem Ausgangsanschluss 1 verbunden. Während der Ausgangsanschluss 2 getrennt ist. Dadurch ist die elektrische Last, beispielsweise eine Lampe, eingeschaltet.
Wenn der Schalter in die andere Position geschaltet wird. Wird die Verbindung umgeschaltet. Jetzt ist der Eingangsanschluss mit dem Ausgangsanschluss 2 verbunden. Während der Ausgangsanschluss 1 getrennt ist. Dadurch wird die elektrische Last ausgeschaltet.

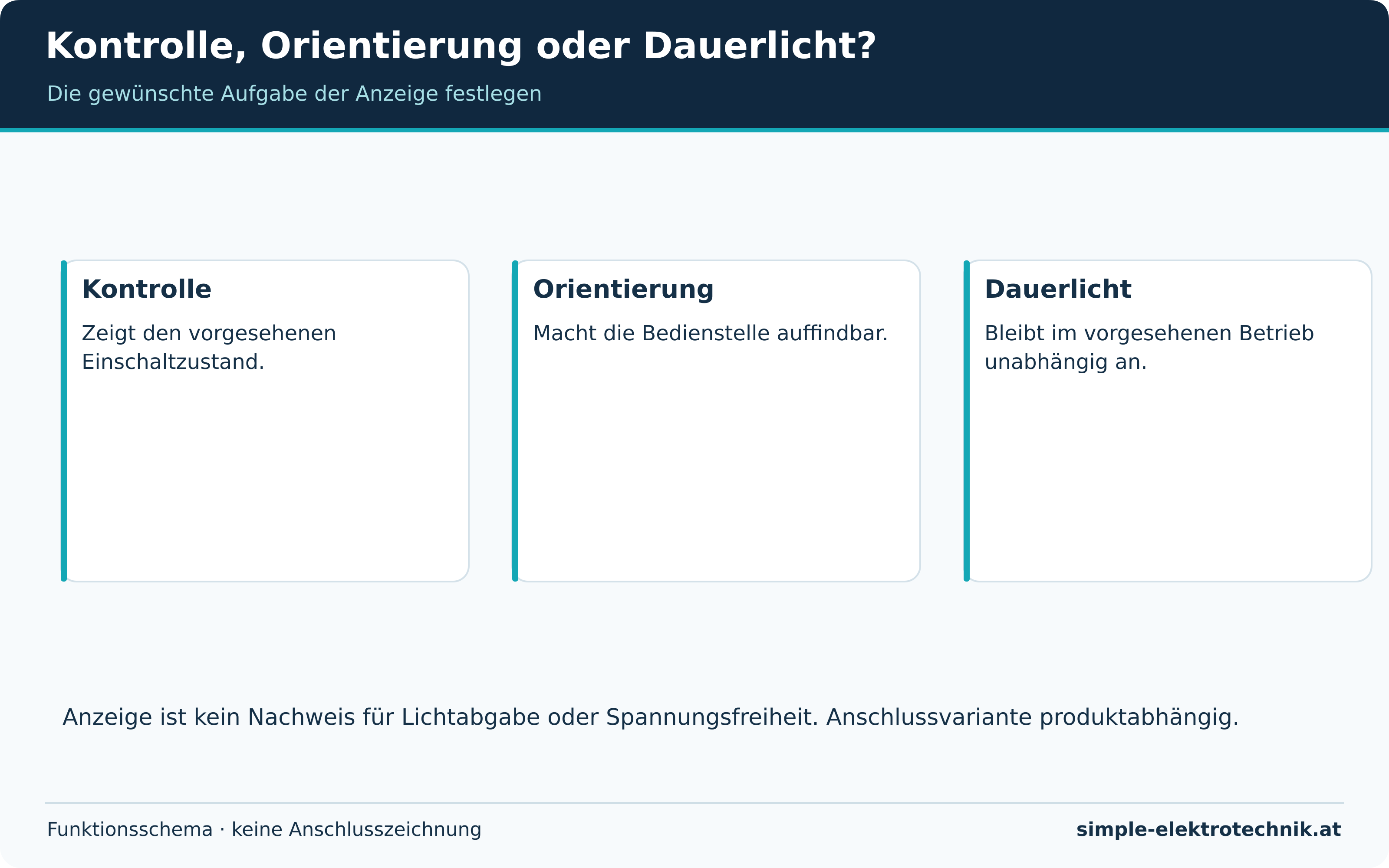

Der Kontroll-Wechselschalter verfügt über ein Glimmlämpchen, das parallel zur elektrischen Last geschaltet ist. Wenn die Last eingeschaltet ist, leuchtet das Glimmlämpchen auf. Und zeigt somit den eingeschalteten Zustand an. Wenn die Last ausgeschaltet ist, erlischt das Glimmlämpchen.
Das Glimmlämpchen kann entweder direkt im Kontroll-Wechselschalter integriert sein. Oder als separate Komponente angeschlossen werden. Es dient als visuelle Anzeige. Um den Schaltzustand der Last zu kontrollieren. Und beispielsweise zu überprüfen, ob eine Lampe eingeschaltet ist oder nicht.
Es ist wichtig, den Kontroll-Wechselschalter gemäß den Herstelleranweisungen anzuschließen. Und sicherzustellen, dass alle elektrischen Verbindungen ordnungsgemäß ausgeführt sind. Bei Unsicherheiten oder Unklarheiten sollte immer ein qualifizierter Elektriker hinzugezogen werden. Um einen sicheren und korrekten Einbau zu gewährleisten.
Der richtige Anschluss eines Kontroll-Wechselschalters:
Der korrekte Anschluss eines Kontroll-Wechselschalters erfordert besondere Aufmerksamkeit. Um sicherzustellen, dass sowohl der Schaltzustand des Wechselschalters als auch das Glimmlämpchen richtig funktionieren. Hier ist eine leicht verständliche Anleitung für den korrekten Anschluss eines Kontroll-Wechselschalters:
- Entfernen Sie die Abdeckung der Schalterdose. Entfernen Sie vorsichtig die Abdeckung der Schalterdose, in der der Kontroll-Wechselschalter eingebaut werden soll. Achten Sie darauf, dass die Stromversorgung weiterhin ausgeschaltet ist.
- Beachten Sie die Anschlüsse des Kontroll-Wechselschalters. Überprüfen Sie die Anschlüsse auf dem Kontroll-Wechselschalter. In der Regel gibt es drei Anschlüsse: den Eingangsanschluss (L), den Ausgangsanschluss 1 (↓) und den Ausgangsanschluss 2 (↓). Stellen Sie sicher, dass Sie die Anschlüsse richtig identifizieren können.
- Verbinden Sie den Eingangsanschluss. Verbinden Sie den Außenleiter (Phase) des Stromkreises mit dem Eingangsanschluss (L) des Kontroll-Wechselschalters.
- Verbinden Sie den Eingangsanschluss (N). Verbinden Sie den Außenleiter (Phase) des Stromkreises mit dem Eingangsanschluss (L) des Kontroll-Wechselschalters.
- Verbinden Sie den Ausgangsanschluss 1: Verbinden Sie den Ausgangsanschluss 1 (↓) des Kontroll-Wechselschalters mit dem Verbraucher oder der Leuchte, die gesteuert werden soll.
- Ausgangsanschluss 2. Der Ausgangsanschluss 2 (↓) des Kontroll-Wechselschalters wird nur benötigt, wenn Sie eine zweite Schaltstelle haben. Wenn dies der Fall ist, müssen beide Ausgänge des ersten Kontroll-Wechselschalters mit den sogenannten korrespondierenden Leitern verbunden werden.
- Überprüfen Sie die Verbindungen. Überprüfen Sie sorgfältig, ob alle Verbindungen fest und sicher sind. Stellen Sie sicher, dass keine Kabel freiliegen und dass alle Anschlüsse ordnungsgemäß abgedeckt sind, um mögliche Gefahren zu vermeiden.
- Schalten Sie die Stromversorgung wieder ein. Sobald alle Verbindungen überprüft wurden. Schalten Sie die Stromversorgung für den Bereich wieder ein. Testen Sie den Kontroll-Wechselschalter. Um sicherzustellen, dass sowohl der Schaltzustand als auch das Glimmlämpchen richtig funktionieren.
Hinweis: Elektrische Arbeiten sollten immer von einem qualifizierten Elektriker durchgeführt werden. Wenn Sie sich bei der Installation unsicher fühlen, sollten Sie professionelle Hilfe in Anspruch nehmen, um Unfälle oder Schäden zu vermeiden.

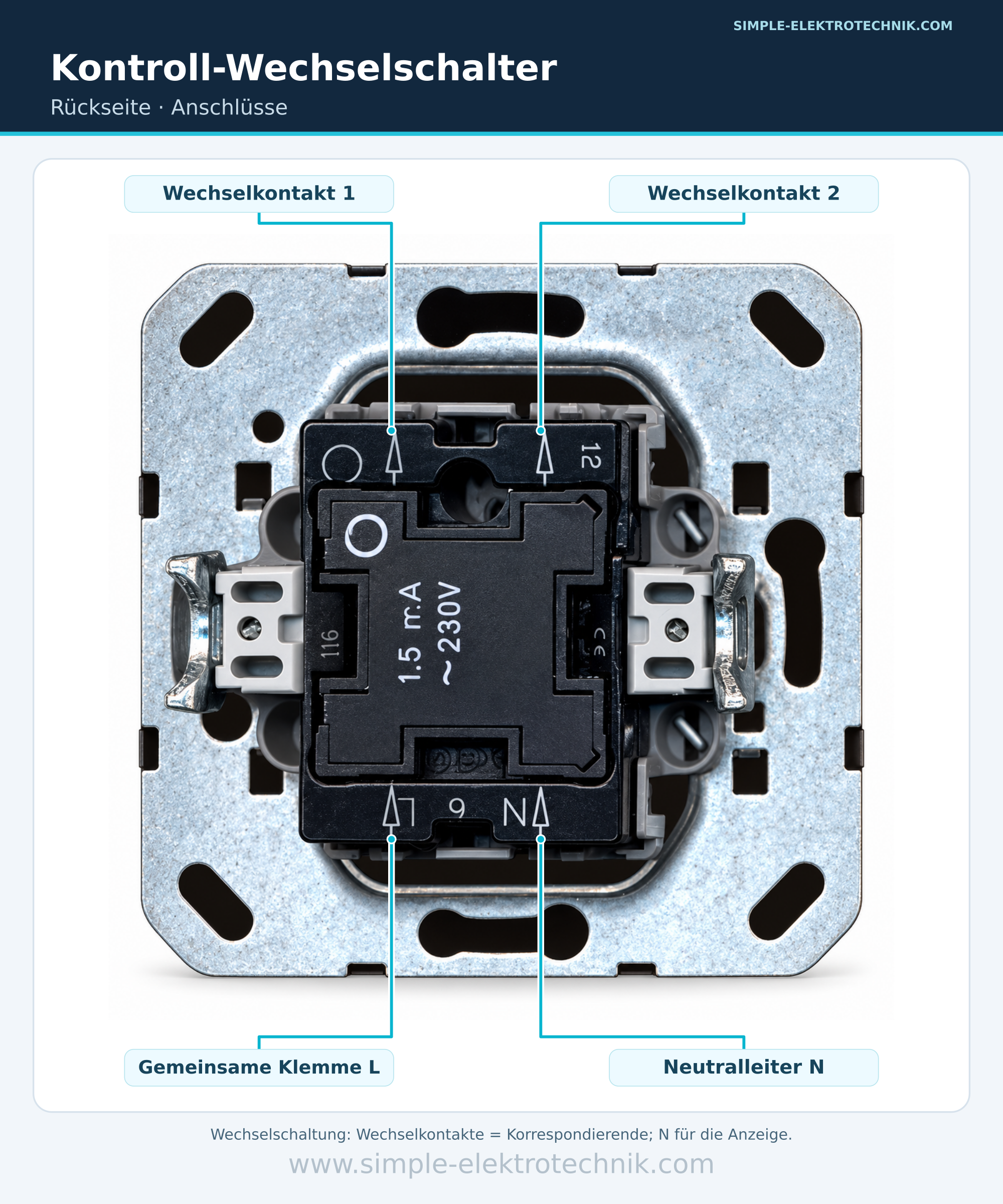

Rückseite des Kontroll-Wechselschalters
Ausgang 1 Ausgang 2
Klemme für den Außenleiter Neutralleiter

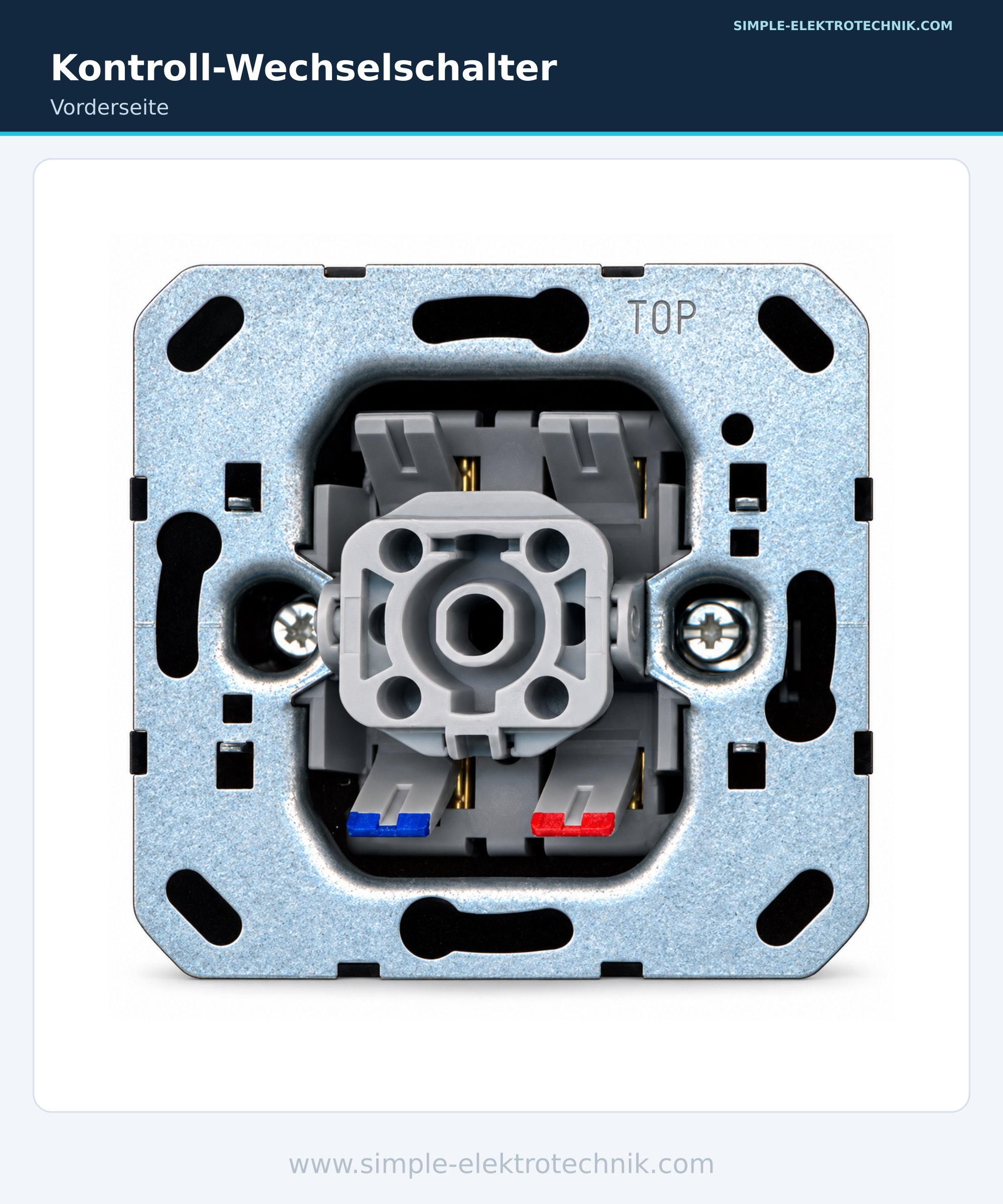

Frontseite des Kontroll-Wechselschalters
Anleitung zum Einbauen und Anschließen eines Kontroll-Wechselschalters:
Ein Kontroll-Wechselschalter ist eine Variante des Wechselschalters, der über ein Glimmlämpchen zur Kontrolle des Schaltzustands verfügt. Hier ist eine Anleitung, wie Sie einen Kontroll-Wechselschalter korrekt einbauen und anschließen:
- Stellen Sie sicher, dass die Stromversorgung für den Schaltkreis, in dem der Kontroll-Wechselschalter installiert werden soll, ausgeschaltet ist. Schalten Sie den entsprechenden Leistungsschutzschalter aus oder entfernen Sie die Sicherung.
- Nehmen Sie den Kontroll-Wechselschalter aus der Verpackung und überprüfen Sie, ob er vollständig und unbeschädigt ist.
- Entfernen Sie die Abdeckung der Schalterdose, um Zugang zu den Verkabelungen zu erhalten.
- Identifizieren Sie die Anschlüsse auf dem Kontroll-Wechselschalter. Normalerweise gibt es vier Anschlüsse: den Eingangsanschluss (L), den Ausgangsanschluss 1 (↓) den Ausgangsanschluss 2 (↓) und den Neutralleiter-Anschluss (N).
- Überprüfen Sie den Schaltplan des Herstellers. Um die korrekten Anschlüsse zu identifizieren. Der Eingangsanschluss wird normalerweise als "L" gekennzeichnet, während die Ausgangsanschlüsse als "↓" und "↓" bezeichnet sein können.
- Verbinden Sie den Eingangsanschluss des Kontroll-Wechselschalters mit dem Außenleiter (Phase) des Stromkreises. Stellen Sie sicher, dass die Verbindung sicher und fest ist.
- Verbinden Sie den Neutralleiter-Anschluss des Kontroll-Wechselschalters mit dem Neutralleiter des Stromkreises. Stellen Sie sicher, dass die Verbindung sicher und fest ist.
- Verbinden Sie den Ausgangsanschluss 1 des Kontroll-Wechselschalters mit der Phase der zu steuernden Last, zum Beispiel einer Lampe.
- Schließen Sie das Glimmlämpchen parallel zur Last an. Überprüfen Sie den Schaltplan des Herstellers, um den genauen Anschluss des Glimmlämpchens zu identifizieren. Beachten Sie, dass einige Kontroll-Wechselschalter das Glimmlämpchen bereits intern integriert haben.
- Der Ausgangsanschluss 2 des Kontroll-Wechselschalters wird aktuell nicht verwendet. Dieser Anschluss kommt zum Einsatz, wenn Sie zwei Kontroll-Wechselschalter an verschiedenen Standorten verwenden möchten. In diesem Fall müssen die beiden Ausgangsklemmen des ersten Kontroll-Wechselschalters mit den beiden Ausgangsklemmen des zweiten Kontroll-Wechselschalters verbunden werden. Diese Verbindungen werden als "korrespondierende Drähte" bezeichnet.
- Überprüfen Sie sorgfältig, ob alle Verbindungen fest und sicher sind. Verwenden Sie geeignete Verbindungsklemmen oder Schraubverbindungen.
- Befestigen Sie die Abdeckung der Schalterdose wieder an ihrem Platz.
- Schalten Sie die Stromversorgung wieder ein, indem Sie den Leistungsschutzschalter einschalten oder die Sicherung einsetzen.
- Testen Sie den Kontroll-Wechselschalter, um sicherzustellen, dass er ordnungsgemäß funktioniert. Schalten Sie die Last ein und aus, indem Sie den Kontroll-Wechselschalter betätigen. Das Glimmlämpchen sollte den Schaltzustand anzeigen.
Wenn Sie sich unsicher sind oder keine Erfahrung mit elektrischen Installationen haben, sollten Sie einen qualifizierten Elektriker um Hilfe bitten, um die Installation korrekt und sicher durchzuführen. Sicherheit geht immer vor.
Ein Kontroll-Wechselschalter erweitert die Funktionalität eines herkömmlichen Wechselschalters
Indem er ein Glimmlämpchen zur Kontrolle des Schaltzustands integriert. Hier ist eine Liste mit Anwendungen, in denen ein Kontroll-Wechselschalter besonders nützlich ist:
- Beleuchtungskontrolle. Ein Kontroll-Wechselschalter eignet sich ideal für die Steuerung von Beleuchtungsschaltungen. Er ermöglicht das einfache Ein- und Ausschalten von Lichtern von verschiedenen Positionen aus und gibt visuelles Feedback über den Schaltzustand.
- Treppenhausbeleuchtung. In Treppenhäusern ist es wichtig, das Licht von verschiedenen Etagen oder Abschnitten aus zu steuern. Ein Kontroll-Wechselschalter bietet die Möglichkeit, die Beleuchtung bequem zu bedienen und gleichzeitig den Schaltzustand visuell zu überprüfen.
- Korridorschaltungen. Lange Flure oder Korridore können mit einem Kontroll-Wechselschalter effektiv beleuchtet werden. Die Schalter können an verschiedenen Positionen platziert werden, um das Licht zu steuern, und das Glimmlämpchen ermöglicht eine einfache Kontrolle des Schaltzustands.
- Schaltungen mit mehreren Schaltern. In Räumen mit mehreren Eingängen oder großen Bereichen sind Kontroll-Wechselschalter ideal, um das Licht von verschiedenen Schalterpositionen aus zu steuern. Dadurch kann die Beleuchtung an unterschiedlichen Stellen ein- und ausgeschaltet werden. Während das Glimmlämpchen den Schaltzustand anzeigt.
- Außenbeleuchtung. Kontroll-Wechselschalter sind auch für die Steuerung von Außenbeleuchtung wie Terrassen oder Gartenbereiche geeignet. Sie bieten eine praktische Möglichkeit, das Licht einzuschalten und den Schaltzustand zu überwachen.
Dank des Glimmlämpchens bieten Kontroll-Wechselschalter eine verbesserte Kontrolle und Überwachung des Schaltzustands, was sie in verschiedenen Anwendungen sehr nützlich macht.
