Die Wendeschützschaltung: Einfach und korrekt verdrahten

Aufbau und Funktion einer Wendeschützschaltung:

Die Wendeschützschaltung ist eine elektrische Schaltung. Die verwendet wird, um einen Motor in zwei entgegengesetzte Richtungen zu betreiben. Sie besteht aus mehreren Komponenten. Darunter Wendeschütze, Motorschutzschalter, Überlastrelais und Steuerstromkreis.

Die zentralen Komponenten der Wendeschützschaltung sind die Wendeschütze. Diese speziellen elektrischen Schalter ermöglichen es. Den Motor in unterschiedlichen Richtungen zu betreiben. In der Schaltung werden zwei Wendeschütze verwendet. Die im Laststromkreis die Phasen vertauschen, um die Drehrichtung des Motors umzukehren.

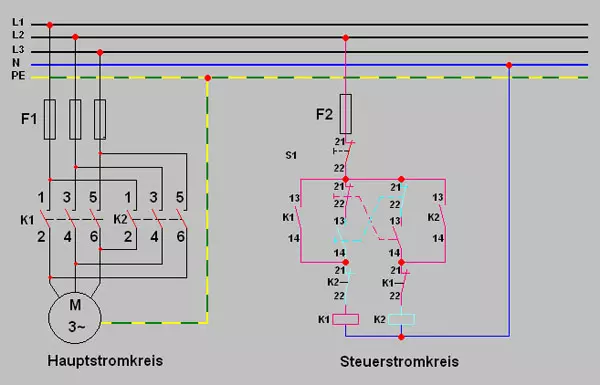

Damit die Wendeschütze nicht gleichzeitig betrieben werden und es zu einem Kurzschluss kommt. Werden Verriegelungen eingesetzt. Es gibt zwei Arten von Verriegelungen. Nämlich die Tasterverriegelung und die Schützverriegelung. Bei der Tasterverriegelung werden die Öffnerkontakte der Taster in die Ansteuerung der anderen Drehrichtung geschaltet. Dadurch wird verhindert, dass beide Wendeschütze gleichzeitig betätigt werden können.

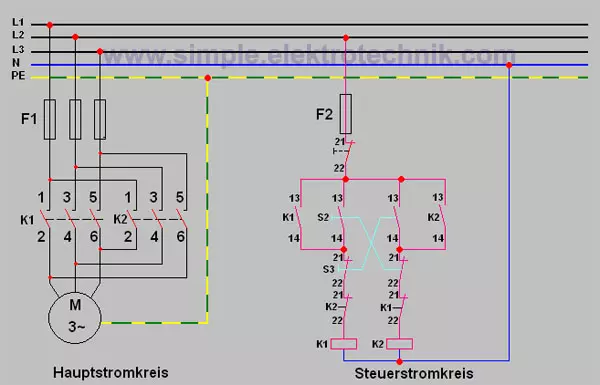

Bei der Schützverriegelung werden Hilfskontakte jedes Wendeschützes in die Ansteuerung der anderen Drehrichtung geschaltet. Dies stellt sicher, dass nur ein Wendeschütz aktiv sein kann und das andere verriegelt wird. Eine zusätzliche Sicherheitsmaßnahme ist die doppelte Verriegelung. Bei der sowohl die Tasterverriegelung als auch die Schützverriegelung kombiniert werden. Dadurch wird eine noch höhere Sicherheit gewährleistet.

Zusätzlich zu den Wendeschützen werden ein Motorschutzschalter und ein Überlastrelais in die Schaltung eingebaut. Der Motorschutzschalter überwacht den Stromfluss. Und schützt den Motor vor Überlastung und Kurzschlüssen. Das Überlastrelais erkennt einen übermäßigen Stromfluss. Und schaltet den Motor ab, um Schäden zu vermeiden.

Der Steuerstromkreis ist für die Steuerung der Wendeschützschaltung verantwortlich. Hier werden Taster oder andere Steuerelemente verwendet. Um die Wendeschütze in die gewünschte Richtung zu schalten.

Zusammenfassend besteht eine Wendeschützschaltung aus Wendeschützen. Motorschutzschalter, Überlastrelais und einem Steuerstromkreis. Die Verwendung von Verriegelungen verhindert das gleichzeitige Betätigen beider Wendeschütze. Dies ermöglicht es, den Motor in zwei entgegengesetzte Richtungen zu betreiben. Und bietet gleichzeitig einen Schutz vor Überlastung und Kurzschlüssen. Die doppelte Verriegelung erhöht die Sicherheit zusätzlich.

Verdrahtung einer Wendeschützschaltung:

Die Verdrahtung einer Wendeschützschaltung in der Elektrotechnik erfordert sorgfältiges Vorgehen. Um sicherzustellen, dass die verschiedenen Komponenten gemäß dem vorliegenden Schaltplan korrekt miteinander verbunden werden.

Bei der Verdrahtung ist es von größter Bedeutung, die geltenden Sicherheitsvorschriften strikt einzuhalten. Dadurch wird gewährleistet, dass die Schaltung zuverlässig und sicher funktioniert.

Um eine einwandfreie Funktion der Schaltung zu gewährleisten. Ist es entscheidend, die richtigen Kabel, Schütze und Schutzvorrichtungen zu verwenden. Durch den Einsatz hochwertiger Komponenten wird die Zuverlässigkeit der Schaltung erhöht.

Ein weiterer wichtiger Aspekt bei der Verdrahtung. Ist die sorgfältige Isolierung der einzelnen Leitungen. Dadurch werden mögliche Kurzschlüsse oder andere Störungen vermieden und die Sicherheit der Schaltung verbessert.

Um Verwechslungen zu vermeiden. Und eine einfache Identifizierung der einzelnen Komponenten zu ermöglichen. Ist es unerlässlich, eine klare Kennzeichnung der Leitungen und Anschlüsse vorzunehmen. Dies kann durch farbige Markierungen oder eindeutige Beschriftungen erfolgen.

Zusammenfassend ist eine präzise und sichere Verdrahtung der Wendeschützschaltung. Durch die Einhaltung der Sicherheitsvorschriften. Die Verwendung hochwertiger Komponenten. Sorgfältige Isolierung der Leitungen. Und eine klare Kennzeichnung der Anschlüsse entscheidend. Um eine zuverlässige und störungsfreie Funktionalität zu gewährleisten.

Funktionsprobe einer Wendeschützschaltung:

Um sicherzustellen, dass die Wendeschützschaltung einwandfrei funktioniert. Sollte nach der Verdrahtung eine gründliche Funktionsprobe durchgeführt werden. Bei dieser Probe werden verschiedene Taster und Schalter betätigt. Um den Motor zu starten. Zu stoppen. Und die Drehrichtung zu ändern. Die Überprüfung der Schaltung auf Fehler oder ungewöhnliches Verhalten ist ein wichtiger Schritt während dieser Funktionsprobe.

1. Startfunktion. Durch Betätigen des Starttasters sollte der Motor problemlos gestartet werden. Überprüfen Sie, ob der Motor ordnungsgemäß anspringt und mit der erwarteten Drehzahl läuft.



2. Stoppfunktion. Nach dem Starten des Motors sollte er durch Betätigen des Stoptasters zuverlässig gestoppt werden. Vergewissern Sie sich, dass der Motor sofort und sicher zum Stillstand kommt.



3. Drehrichtungsänderung. Um die Drehrichtung des Motors zu ändern. Betätigen Sie den Schalter für die Drehrichtungsumschaltung. Überprüfen Sie, ob der Motor die Richtung korrekt ändert und die gewünschte Rotation erreicht.



4. Fehlerüberprüfung. Während der Funktionsprobe ist es wichtig. Die Schaltung auf mögliche Fehler zu überprüfen. Achten Sie auf ungewöhnliche Geräusche, Rauchentwicklung oder Überhitzung der Komponenten. Stellen Sie sicher, dass alle Verbindungen fest und sicher sind. Und überprüfen Sie die Verdrahtung auf mögliche Fehler oder Kurzschlüsse.

Indem Sie diese Schritte sorgfältig befolgen. Können Sie sicherstellen, dass die Wendeschützschaltung ordnungsgemäß funktioniert. Und bereit ist, den Motor zu steuern. Eine gründliche Funktionsprobe minimiert potenzielle Probleme. Und trägt dazu bei, einen reibungslosen Betrieb zu gewährleisten.

Vor- und Nachteile einer Wendeschützschaltung

Insgesamt bieten Wendeschützschaltungen eine einfache und kostengünstige Lösung zur Steuerung der Drehrichtung von Elektromotoren.

Sie sind zuverlässig und vielseitig einsetzbar, weisen jedoch auch einige Nachteile wie Verschleiß und begrenzte Lebensdauer auf.

Vorteile einer Wendeschützschaltung:

• Einfache Steuerung. Eine Wendeschützschaltung ermöglicht die einfache Steuerung der Drehrichtung von Elektromotoren. Durch das Umschalten der Schützkontakte kann die Drehrichtung des Motors schnell und zuverlässig geändert werden.


• Zuverlässige Funktion. Wendeschützschaltungen sind robust und zuverlässig in ihrer Funktion. Sie werden häufig in industriellen Anwendungen eingesetzt, bei denen eine präzise Steuerung der Drehrichtung erforderlich ist.


• Geringe Kosten. Im Vergleich zu anderen Methoden zur Steuerung der Drehrichtung von Motoren sind Wendeschützschaltungen kostengünstig. Die Komponenten sind weit verbreitet und in der Regel kostengünstig erhältlich.


• Breites Anwendungsspektrum. Wendeschützschaltungen finden in verschiedenen Bereichen Anwendung, von der Industrieautomation bis hin zu Haushaltsgeräten. Sie können in unterschiedlichen Größen und Kapazitäten eingesetzt werden, um den Anforderungen verschiedener Anwendungen gerecht zu werden.

Nachteile einer Wendeschützschaltung:

• Verschleiß und Wartung. Da Wendeschützschaltungen mechanische Kontakte verwenden. Unterliegen sie einem gewissen Verschleiß. Die Kontakte können sich im Laufe der Zeit abnutzen und müssen möglicherweise gewartet oder ersetzt werden. Um eine zuverlässige Funktion sicherzustellen.


• Begrenzte Lebensdauer. Aufgrund des Verschleißes der Schützkontakte haben Wendeschützschaltungen eine begrenzte Lebensdauer. In Anwendungen mit häufigen Richtungsänderungen kann die Lebensdauer der Schütze reduziert sein. Und erfordert eine regelmäßige Überprüfung und mögliche Erneuerung.


• Begrenzte Geschwindigkeit. In einigen Anwendungen. Insbesondere bei hohen Geschwindigkeiten. Können Wendeschützschaltungen an ihre Grenzen stoßen. Die Schaltzeit der Kontakte kann zu Verzögerungen führen. Und die maximale Geschwindigkeit begrenzen, die mit der Schaltung erreicht werden kann.


• Platzbedarf. Wendeschützschaltungen erfordern einen gewissen Platzbedarf aufgrund der Anzahl der Komponenten und Verkabelungen. Dies kann in Anwendungen mit begrenztem Raumproblematisch sein.

Bei der Entscheidung für eine Wendeschützschaltung sollten diese Vor- und Nachteile berücksichtigt werden, um die optimale Lösung für die spezifische Anwendung zu finden.
