Instructions for Wiring and Testing a Self-Latching Contactor Circuit:
The self-latching contactor circuit is an effective method for handling large switching capacities and is commonly used in electrical engineering. Contactors are remote-controlled electromagnetic switches that have a wide range of applications. A contactor circuit consists of a control circuit and a main circuit. There are two types of contactors: control contactors and main contactors.
Structure and Function of a Self-Latching Contactor Circuit:
The self-latching contactor circuit is an electrical circuit used to turn on and off a load (e.g., a motor) while maintaining power supply even if the control current is interrupted. It consists of a contactor (electromagnetic relay) and various components to achieve the self-latching function.
The central components of a self-latching contactor circuit are:
- Contactors: A contactor is an electromagnetic relay used to establish or break an electrical connection. It consists of an electromagnetic coil system and switching contacts. When the coil of the contactor is energized by a control current, it attracts the switching contact and closes the circuit of the load.
- Start button: A start button is used to activate the contactor circuit. When the start button is pressed, a control current flows through the coil of the contactor.
- Self-latching contact: The self-latching contact is an additional switching contact in the contactor that is connected in series with the start button. Once the contactor is energized, the self-latching contact closes the circuit of the coil and keeps the contactor activated even if the start button is released. This completes the control circuit of the contactor circuit.
- Stop button: The stop button is used to deactivate the contactor circuit. When the stop button is pressed, the circuit of the contactor coil is interrupted, and the contactor releases the load.

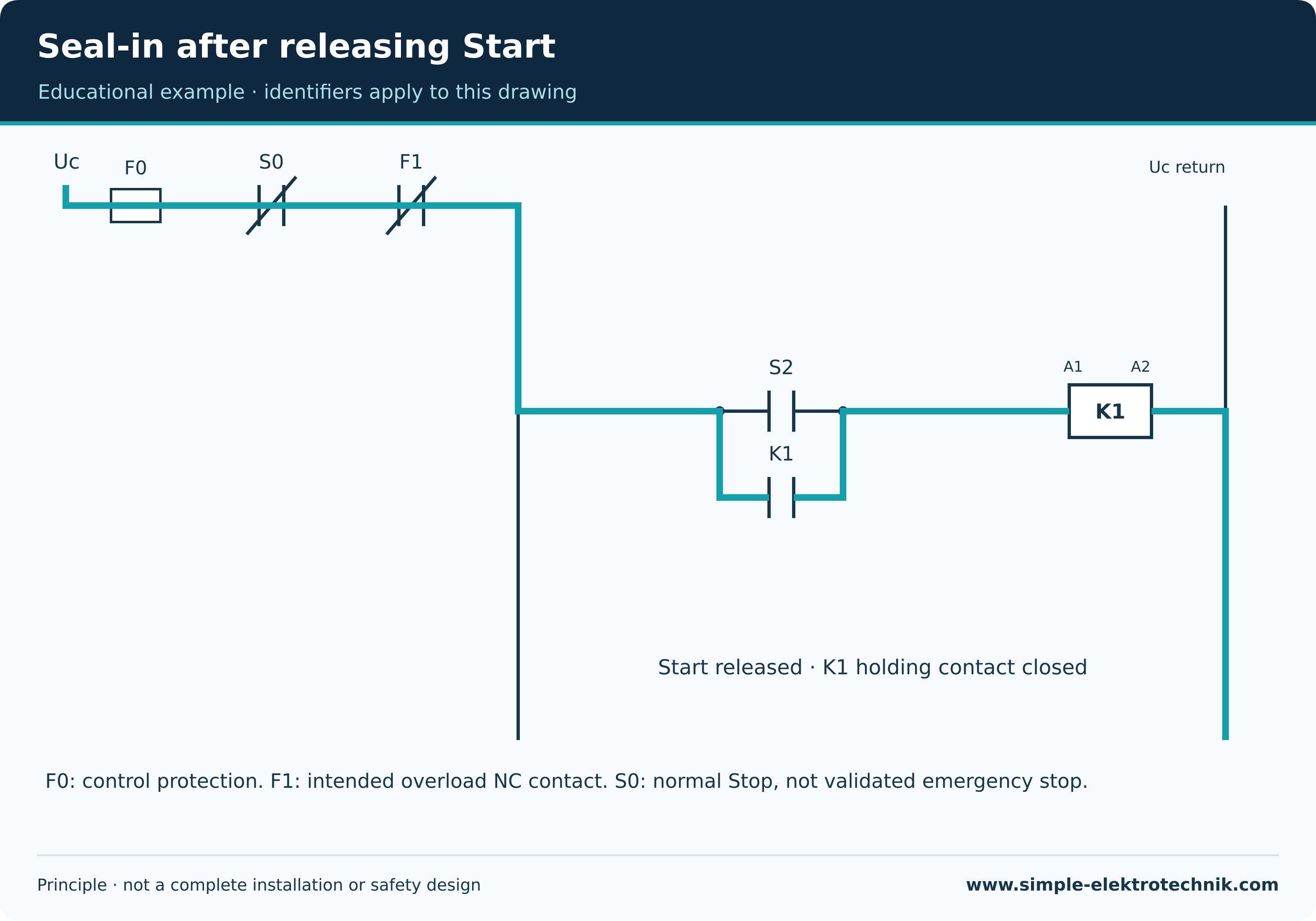

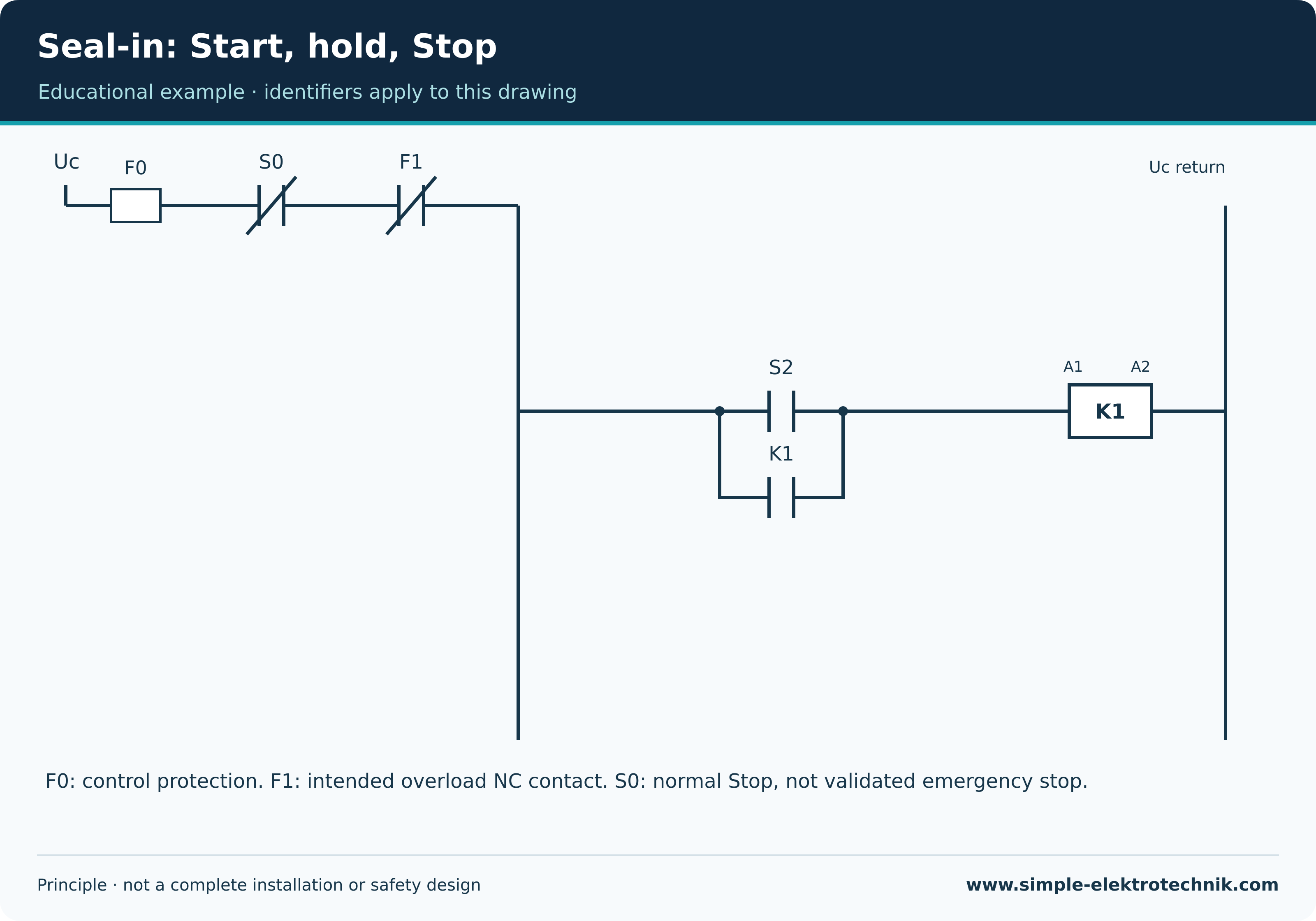

To keep the contactor in an activated state after a brief operation of the start button, a control contact is connected in parallel with the start button. Once the contactor is activated by pressing the start button S2, the control contact K1 (13-14) bypasses the start button, allowing the contactor to remain activated (self-latching) through the self-latching contact K1 (13-14). To deactivate the circuit again, a second button S1 (normally open) is used in series with the parallel connection of the start button and self-latching contact.

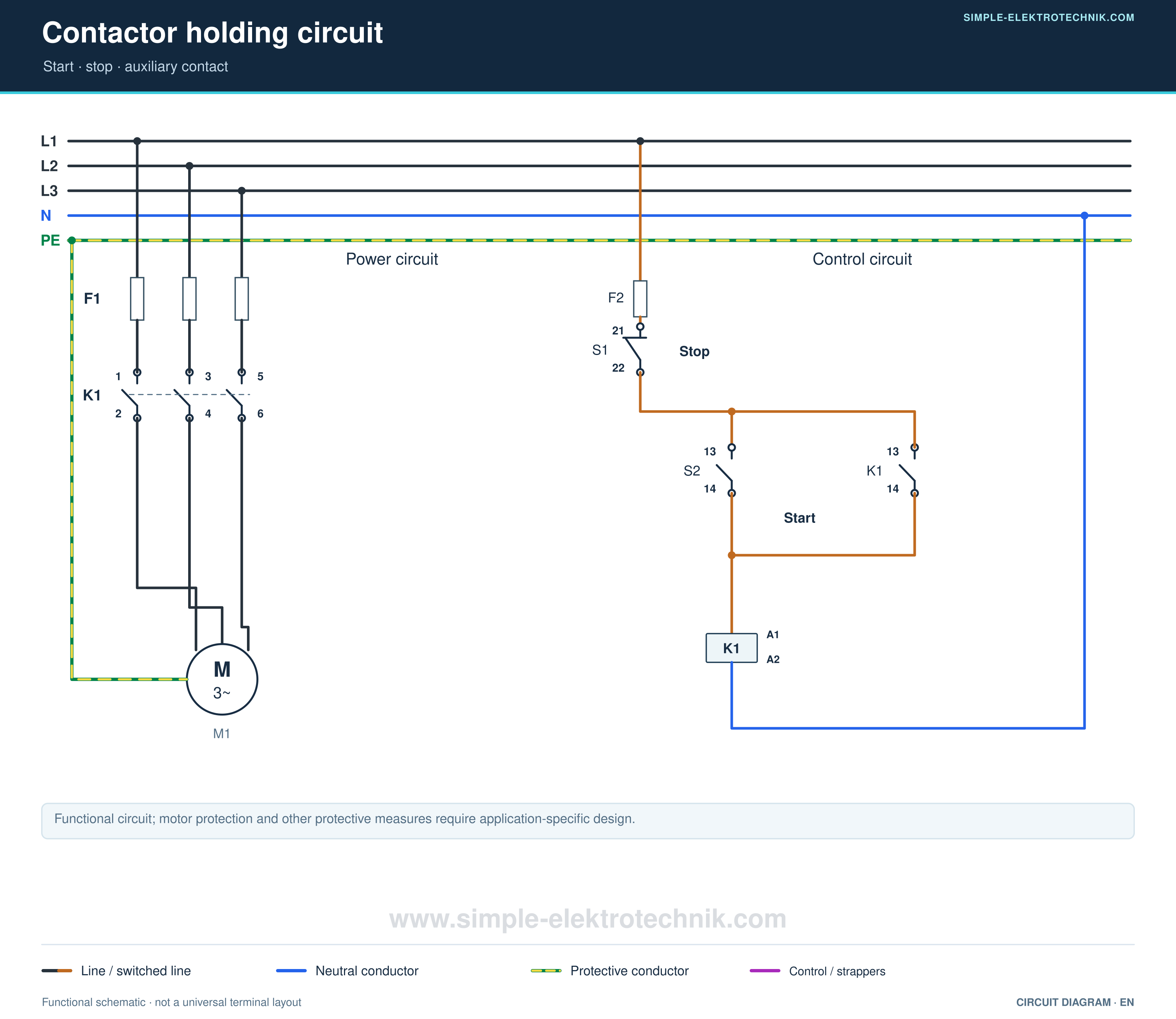

Circuit Diagram of a Self-Latching Contactor Circuit
Wiring of a Self-Latching Contactor Circuit:
A self-latching contactor circuit allows keeping an electrical load activated for an extended period, even if the button is no longer pressed. The main circuit of the self-latching contactor circuit involves the use of several components. A power contactor (K1) and an auxiliary contactor (K2) are required.
- To activate the circuit, press the start button S2. This activates the power contactor K1, and the contacts 13 and 14 close. As a result, current flows through the coil of the auxiliary contactor K2.
- Once the auxiliary contactor K2 is energized, the contacts 21 and 22 close, creating a bypass around the start button S2. This keeps the power contactor K1 energized even if the start button S2 is released.
- The normally closed contacts 13 and 14 of K1 keep the power contactor K1 and the auxiliary contactor K2 energized. The circuit remains activated even if the start button S2 is no longer pressed.
- To deactivate the self-latching contactor circuit, the stop button S1 can be used. When S1 is pressed, the circuit for the auxiliary contactor K2 is interrupted, deactivating the power contactor K1.
It is important to note that when wiring a self-latching contactor circuit, appropriate safety precautions should be taken to ensure safe and reliable operation.
Functional Testing of a Self-Latching Contactor Circuit:

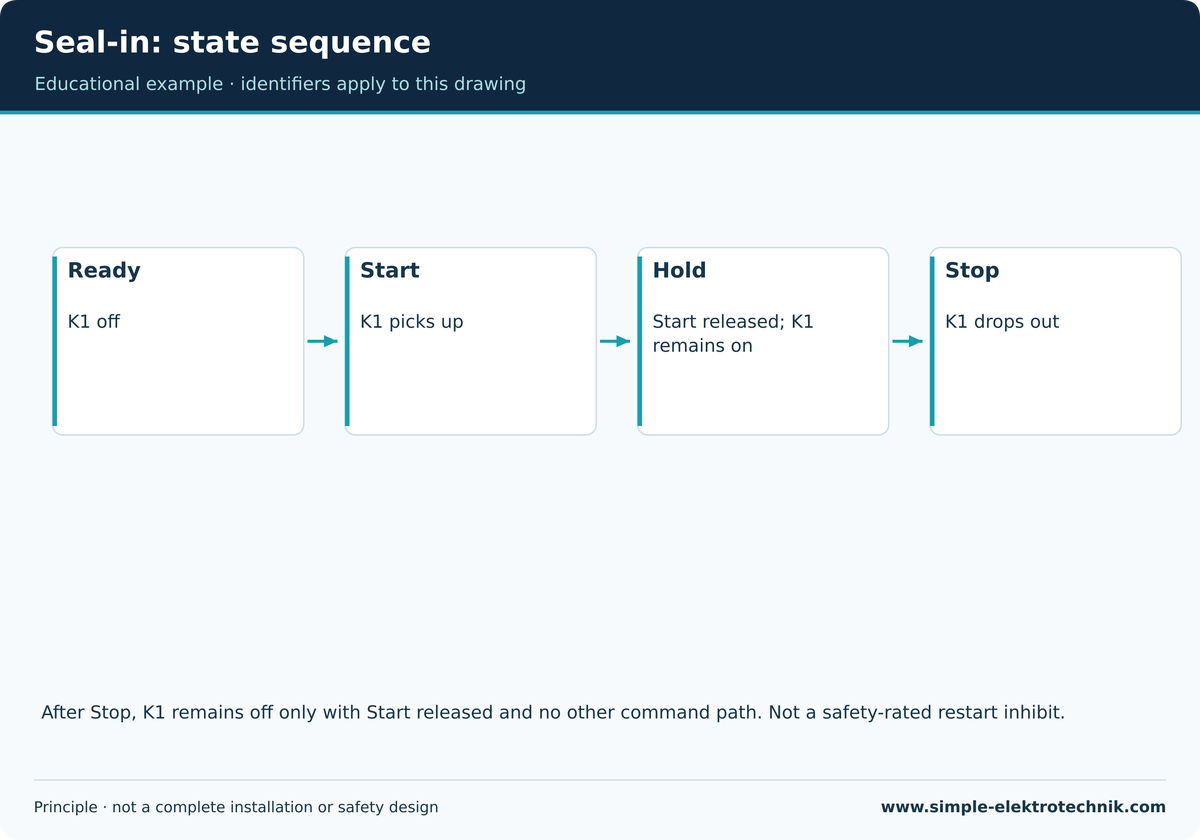

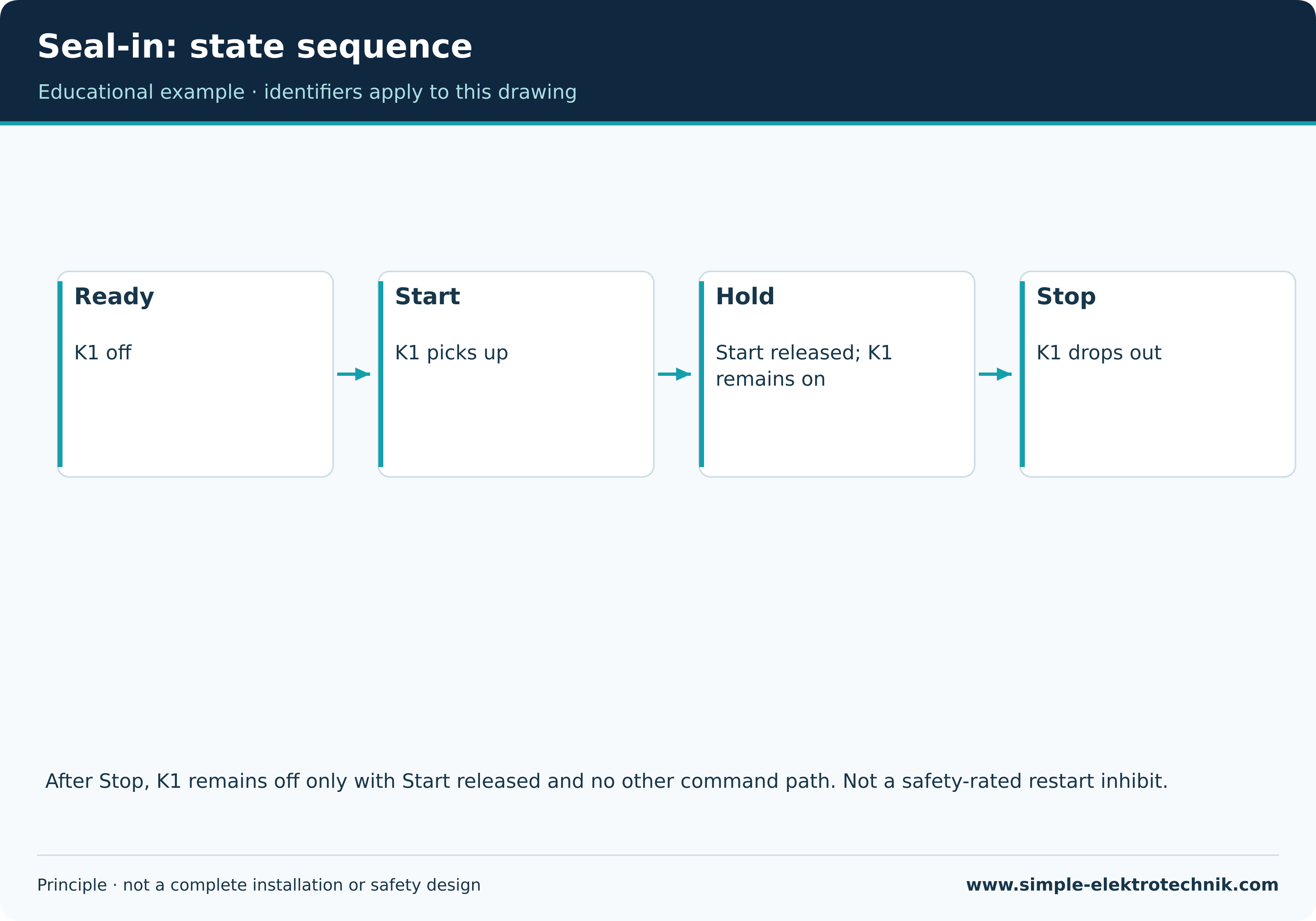

Functional testing of a self-latching contactor circuit allows for effective verification of correct operation and reliability. Here are the steps for a successful functional test of such a contactor circuit:
- Press the stop button S1 to activate the contactor circuit. This activates the power contactor K1, and the contacts 13 and 14 close.
- The power contactor K1 energizes and keeps itself energized through the normally closed contacts 13 and 14. This maintains the contactor circuit in a self-latching state even if the stop button S1 is released.
- Check if the auxiliary contactor K2 is activated by inspecting the contacts 21 and 22. If the auxiliary contactor K2 is energized, it indicates that the self-latching function is working, and the circuit remains activated.
- To complete the functional test, press the stop button S1 again to deactivate the contactor circuit. This deactivates the power contactor K1, and the contacts 13 and 14 open.
</p >
By performing functional testing of a self-latching contactor circuit, you can ensure that the circuit operates correctly and reliably, keeping the electrical load activated even if the button is no longer pressed. It is important to regularly conduct functional testing to identify and resolve potential issues early.
Advantages and Disadvantages of a Self-Latching Contactor Circuit:
A self-latching contactor circuit offers various advantages and disadvantages that should be considered when evaluating its applications.
Advantages of a Self-Latching Contactor Circuit:
- Reliable activation: The self-latching function keeps the contactor circuit activated even if the button is no longer pressed. This ensures a continuous power supply to the electrical load and enables stable operation.
- Easy implementation: Wiring a self-latching contactor circuit can be relatively simple and does not require complex additional components. Self-latching is achieved by connecting the contactor contacts, simplifying implementation and maintenance.
- Protection against power outages: A self-latching contactor circuit can help prevent power outages. As the circuit remains activated even if the power supply is temporarily interrupted, the electrical load can continue to be powered.
Disadvantages of a Self-Latching Contactor Circuit:
- Manual deactivation: Unlike automatic shut-off in certain events, a self-latching contactor circuit usually requires manual deactivation. This means that the button or another switch needs to be pressed to turn off the circuit.
- Potential malfunction: If wiring or operational errors occur in the self-latching contactor circuit, malfunctions can happen. This can lead to permanent activation or deactivation of the circuit, affecting the proper operation of the electrical load.
- Complexity in larger circuits: In larger circuits with multiple contactors and additional components, wiring and troubleshooting can become more complex. This may require more effort in the installation and maintenance of the contactor circuit.
It is important to consider the specific requirements and circumstances to decide whether a self-latching contactor circuit is the right choice. In some cases, it can provide an effective solution to reliably control and protect the electrical load, while in other situations, it may not be the optimal solution.
