Instructions for Wiring and Testing a Cost-Saving Two-Way Switch
The cost-saving two-way switch utilizes only five wires, as opposed to the conventional circuit with six wires. This is made possible by the use of two-way switches.
Structure and Function of a Cost-Saving Two-Way Switch:
In the circuit, the live wire (L), the neutral wire (N), and the "lamp wire" (orange in the diagram) are used. A protective earth wire (PE) is added to each switch to allow for the installation of a socket at each switch. Due to this feature, the circuit is referred to as a "cost-saving two-way switch."
The circuit consists of two interconnected two-way switches. One wire serves as the power supply, while the other wire is used to connect the lamp(s). As long as the two switches are in different positions, no current flows between the two wires. After operating a switch, the current flows through the third wire, turning on the lamp.
The cost-saving two-way switch provides an efficient way to control electrical devices using only five wires. By using two-way switches and proper wiring, the flow of electricity can be controlled precisely, allowing for the switching on and off of the lamp(s).
The design enables a space-saving and cost-effective installation. It is particularly suitable for rooms with limited space or when efficient use of wiring is required.
When installing a cost-saving two-way switch, it is important to adhere to applicable electrical regulations and safety standards. It is advisable to consult an experienced electrician. This will ensure that the circuit is installed correctly and complies with the necessary standards.

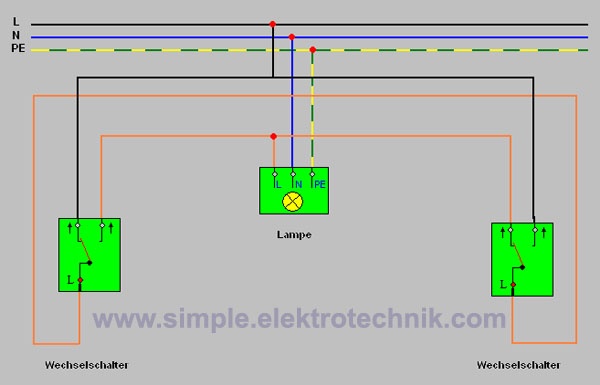

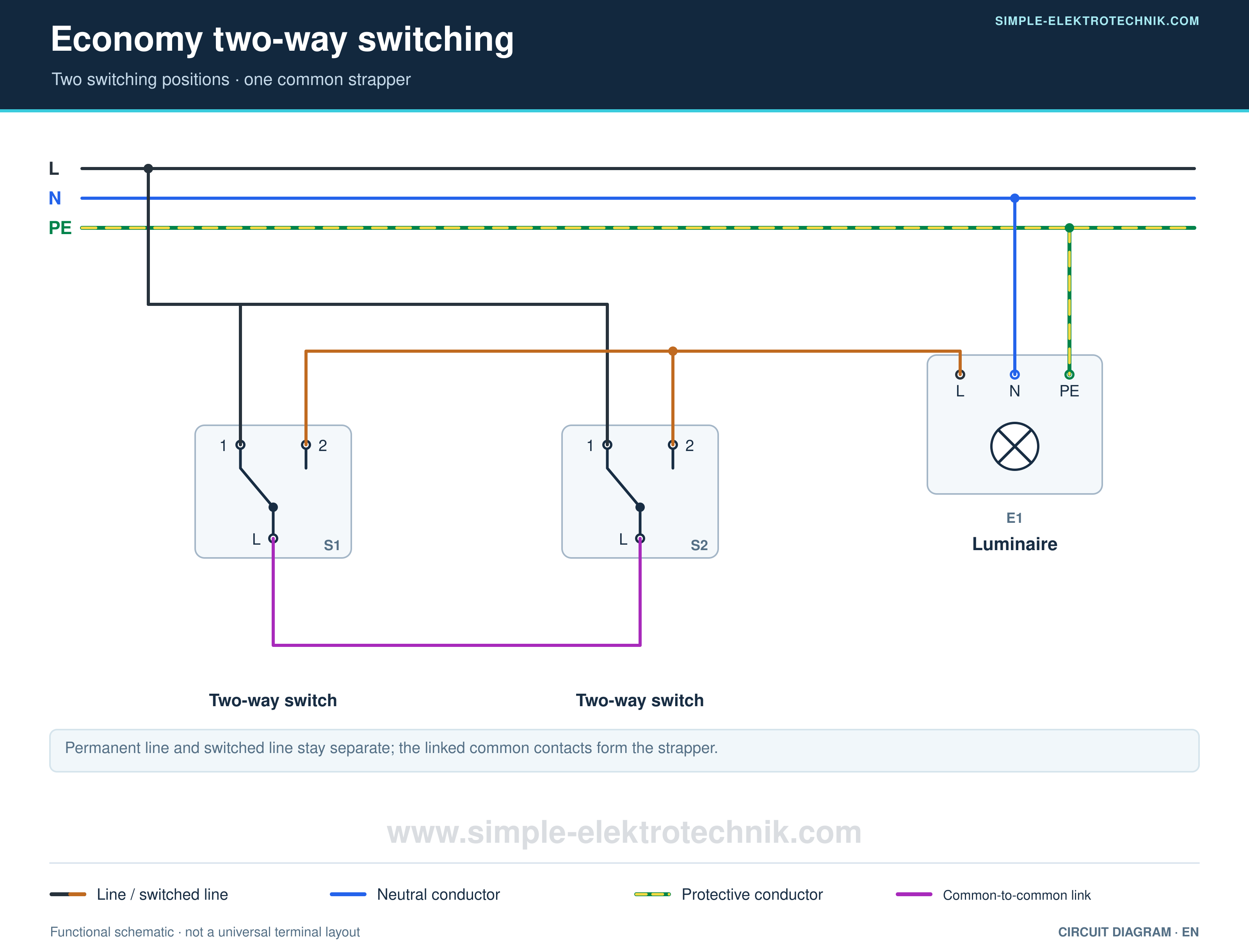

Circuit Diagram of a Cost-Saving Two-Way Switch
Wiring of a Cost-Saving Two-Way Switch:
If you want to wire a cost-saving two-way switch correctly, two two-way switches are required. These switches are available in stores, although pure on-off switches are rare to find nowadays. It is important to note that this circuit cannot be extended to a three-way switch configuration. Here are the steps for wiring:
- Connect the live wire (L) to one terminal of each two-way switch. Ensure that the connection is secure and tight.
- From the input of the first two-way switch, run a wire to the input of the second switch. This establishes the connection between the two switches.
- Connect the inputs of both two-way switches with a wire. This creates a common connection between the switches.
- Now, connect the second terminals of both two-way switches together and run this wire to the lamp as well. This allows for proper control of the lamp state.
- Carefully check that all connections are secure and tight. It is important to have no loose or insecure connections to ensure the proper functioning of the circuit.
Once you have followed these steps carefully, your cost-saving two-way switch is correctly wired. Finally, double-check that the power supply is switched off before operating the circuit.
Functional Testing of a Cost-Saving Two-Way Switch:
After completing the wiring of your cost-saving two-way switch, it is crucial to ensure that it functions properly. Here are the steps to verify its operation:
- Toggle the first and second two-way switches on and off a total of four times. This test can be done alone or with the assistance of a second person.
- Observe during each switching operation whether the connected lamp turns on and off correctly.
It is important to perform the circuit tests multiple times as occasional errors may occur. You may find that you can turn on the circuit at the first switch but cannot turn it off at the second switch. By conducting these tests, such errors can be identified and rectified.
It is extremely important not to overlook these tests, as otherwise, errors may go unnoticed. In such a case, you would have to painstakingly search for the cause later and spend additional time troubleshooting.
By performing the functional testing diligently, you ensure that your cost-saving two-way switch operates flawlessly, allowing for smooth operation and reliable lighting in the future.
Advantages and Disadvantages of a Cost-Saving Two-Way Switch:
The cost-saving two-way switch enables convenient switching on and off of loads from different locations. It provides a practical and space-saving solution for this purpose. However, it also has its advantages and disadvantages. Here are some of them:
Advantages of a Cost-Saving Two-Way Switch:
- Flexible Switching: The cost-saving two-way switch allows you to switch loads on and off from two different locations. This offers high flexibility and convenience as you are not dependent on a single switch.
- Space and Cost Savings: Compared to conventional two-way switches, the cost-saving two-way switch requires only five wires instead of six. By eliminating one wire, space and cost can be saved during wiring.
- Expansion Possibilities: There is an option to add sockets at each switch. This allows for additional utility and enhances the applicability of the circuit.
Disadvantages of a Cost-Saving Two-Way Switch:
- No Expansion to a Three-Way Switch: Unlike conventional two-way switches, the cost-saving two-way switch does not have the capability to expand to a three-way switch configuration. This means the number of switches is limited.
- Prone to Errors: Incorrect switching can lead to issues and requires careful verification of the wiring. It is important to ensure that the circuit is installed and wired correctly to ensure reliable operation.
It is essential to consider both the advantages and disadvantages of a cost-saving two-way switch. Only then can you assess whether it is the best option for your specific application. It is important to follow these steps to avoid potential disruptions or failures.
