Elektrotechnik von A - Z

Der korrekte Anschluss eines Aus-Wechselschalters

Anleitung zum Einbauen und Anschließen eines Wechselschalters:

Ein Wechselschalter ist eine einfache Art von elektrischem Schalter, der verwendet wird, um eine elektrische Verbindung zwischen zwei verschiedenen Schaltzuständen herzustellen. Er ermöglicht es, eine elektrische Last wie eine Lampe oder eine Steckdose von zwei verschiedenen Schaltstellen aus zu steuern.

Ein typisches Beispiel für die Verwendung eines Wechselschalters ist die Steuerung einer Lampe von ein oder zwei verschiedenen Stellen. Beispielsweise von oben und unten einer Treppe aus. Wenn der Schalter in der einen Position steht, ist die Lampe eingeschaltet. Und wenn er in die andere Position geschaltet wird, wird die Lampe ausgeschaltet. Der Wechselschalter ermöglicht es also, den Schaltzustand der Lampe von beiden Stellen aus zu steuern.



Aufbau und Funktion eines Wechselschalters:

Der Aufbau eines Wechselschalters umfasst in der Regel drei Anschlüsse:



Der Eingangsanschluss ist der Anschluss, der mit dem Außenleiter (Phase) des Stromkreises verbunden wird. Die beiden Ausgangsanschlüsse ermöglichen die Verbindung zu verschiedenen Verbrauchern oder Lasten.



Wenn der Schalter in einer Position steht, ist der Eingangsanschluss mit einem der Ausgangsanschlüsse verbunden, während der andere Ausgangsanschluss getrennt ist. Durch Betätigen des Schalters wird die Verbindung umgeschaltet, wodurch der Eingangsanschluss mit dem anderen Ausgangsanschluss verbunden und die vorherige Verbindung getrennt wird.



aufbau und funktion simple elektrotechnik
  • den Eingangsanschluss


  • zwei Ausgangsanschlüsse.

Die Ausgangsanschlüsse sind normalerweise mit "↓" und "↓" gekennzeichnet.
Der Wechselschalter kann auch mit einem Symbol dargestellt werden, das einem "W" ähnelt, wobei der Eingangsanschluss in der Mitte und die beiden Ausgangsanschlüsse an den Seiten platziert sind.











Die Funktion eines Wechselschalters basiert auf der Schaltungsanordnung der Kontakte.

Wenn der Schalter in einer Position steht, ist der Eingangsanschluss mit einem der Ausgangsanschlüsse verbunden, während der andere Ausgangsanschluss getrennt ist.

Durch Betätigen des Schalters wird die Verbindung umgeschaltet, wodurch der Eingangsanschluss mit dem anderen Ausgangsanschluss verbunden und die vorherige Verbindung getrennt wird.



Der richtige Anschluss eines Wechselschalters:

Der korrekte Anschluss eines Wechselschalters erfordert sorgfältiges Vorgehen, um eine ordnungsgemäße Funktion sicherzustellen. Eine klare und verständliche Anleitung ist wichtig, um die Verdrahtung problemlos durchführen zu können. Hier ist eine leicht verständliche Anleitung für den korrekten Anschluss eines Wechselschalters:

verdrahtung simple elektrotechnik
  1. Die Abdeckung der Schalterdose, in der der Wechselschalter eingebaut werden soll, wird entfernt.

  2. Die Positionen der Anschlüsse auf dem Wechselschalter werden beachtet. In der Regel gibt es drei Anschlüsse: der Eingangsanschluss (L), der Ausgangsanschluss 1 (1) und der Ausgangsanschluss 2 (2).

  3. Der Außenleiter (Phase) des Stromkreises wird mit dem Eingangsanschluss (L) des Wechselschalters verbunden.

  4. Der Ausgangsanschluss 1 (1) wird mit dem Verbraucher oder der Leuchte verbunden, die gesteuert werden soll.

  5. Der Ausgangsanschluss 2 (2) wird mit dem anderen Ende des Stromkreises oder der anderen Wechselschalterposition in einer Wechselschaltung verbunden.

  6. Es wird sorgfältig überprüft, ob alle Verbindungen fest und sicher sind. Geeignete Verbindungsklemmen oder Schraubverbindungen werden verwendet.



Der korrekte Anschluss eines Wechselschalters erfordert Sorgfalt und das Befolgen einer genauen Verdrahtungsanleitung. Indem Sie die richtigen Anschlüsse gemäß den Herstellerangaben verbinden und die korrekte Verbindung zur Lampe herstellen, stellen Sie sicher, dass die Schaltung einwandfrei funktioniert. Es ist ratsam, bei Unsicherheiten oder Hilfebedarf einen Fachmann hinzuzuziehen, um mögliche Fehler zu vermeiden.

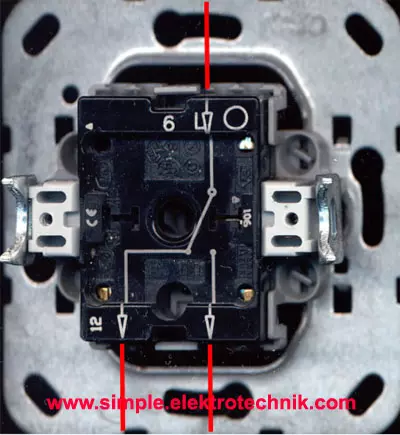

Rückseite des Wechselschalters

Klemme für den Außenleiter

Aus Wechselschalter hinten simple elektrotechnik

Ausgang 1   Ausgang 2





Frontseite des Wechselschalters

Aus Wechselschalter Frontseite simple elektrotechnik







Anleitung zum Einbauen und Anschließen eines Wechselschalters:



aufbauen simple elektrotechnik
  1. Stellen Sie sicher, dass die Stromversorgung für den Schaltkreis, in dem der Wechselschalter installiert werden soll, ausgeschaltet ist. Schalten Sie den entsprechenden Leistungsschutzschalter aus oder entfernen Sie die Sicherung.

  2. Nehmen Sie den Wechselschalter aus der Verpackung und überprüfen Sie, ob er vollständig und unbeschädigt ist.

  3. Entfernen Sie die Abdeckung der Schalterdose, um Zugang zu den Verkabelungen zu erhalten.


  4. Identifizieren Sie die Anschlüsse auf dem Wechselschalter. Normalerweise gibt es drei Anschlüsse: den Eingangsanschluss (auch als gemeinsamer Anschluss bezeichnet) und zwei Ausgangsanschlüsse.

  5. Überprüfen Sie den Schaltplan des Herstellers, um die korrekten Anschlüsse zu identifizieren. Der Eingangsanschluss wird normalerweise als "L" gekennzeichnet, während die Ausgangsanschlüsse als "1" und "2" bezeichnet sein können.

  6. Verbinden Sie den Eingangsanschluss des Wechselschalters mit dem Außenleiter (Phase) des Stromkreises. Stellen Sie sicher, dass die Verbindung sicher und fest ist.

  7. Verbinden Sie den Ausgangsanschluss 1 des Wechselschalters mit der Phase der zu steuernden Last, zum Beispiel einer Lampe.

  8. Der Ausgangsanschluss 2 des Wechselschalters wird aktuell nicht verwendet. Dieser Anschluss kommt zum Einsatz, wenn Sie zwei Wechselschalter an verschiedenen Standorten verwenden möchten. In diesem Fall müssen die beiden Ausgangsklemmen des ersten Wechselschalters mit den beiden Ausgangsklemmen des zweiten Wechselschalters verbunden werden. Diese Verbindungen werden als "korrespondierende Drähte" bezeichnet.

  9. Überprüfen Sie sorgfältig, ob alle Verbindungen fest und sicher sind. Verwenden Sie geeignete Verbindungsklemmen oder Schraubverbindungen.

  10. Befestigen Sie die Abdeckung der Schalterdose wieder an ihrem Platz.

  11. Schalten Sie die Stromversorgung wieder ein, indem Sie den Leistungsschutzschalter einschalten oder die Sicherung einsetzen.

  12. Testen Sie den Wechselschalter, um sicherzustellen, dass er ordnungsgemäß funktioniert. Schalten Sie die Last ein und aus, indem Sie den Wechselschalter betätigen.

Wenn Sie sich unsicher sind oder keine Erfahrung mit elektrischen Installationen haben, sollten Sie einen qualifizierten Elektriker um Hilfe bitten, um die Installation korrekt und sicher durchzuführen. Sicherheit geht immer vor.





anwendungen simple elektrotechnik
Wechselschalter haben vielfältige Anwendungen in der Elektrotechnik.
Hier sind einige Beispiele:
  • Beleuchtungsschaltungen: Wechselschalter ermöglichen das Ein- und Ausschalten von Lichtern von verschiedenen Positionen aus.

  • Treppenhausbeleuchtung: Mit Wechselschaltern kann das Licht in verschiedenen Etagen oder Abschnitten einer Treppe gesteuert werden.

  • Korridorschaltungen: In langen Fluren oder Korridoren ermöglichen Wechselschalter das Licht von verschiedenen Positionen aus zu steuern.

  • Schaltungen mit mehreren Schaltern: In großen Räumen kommen Wechselschalter zum Einsatz, um das Licht von verschiedenen Schalterpositionen aus zu steuern.

  • Außenbeleuchtung: Wechselschalter werden für die Steuerung von Außenbeleuchtung, wie Terrassen oder Gartenbereiche, verwendet.

Wechselschalter bieten Flexibilität und Anpassungsfähigkeit für die Steuerung von elektrischen Stromkreisen in verschiedenen Anwendungen.











Elektrosicherheit: Richtlinien und Vorsichtsmaßnahmen für einfache elektrotechnische Arbeiten



Die Sicherheit hat oberste Priorität.

allgemeiner hinweis simple elektrotechnik
  • Alle hier bereitgestellten Anleitungen und Informationen dienen rein informativen Zwecken und sollen ausschließlich zur Informationsbeschaffung und Weiterbildung verwendet werden. Sie sollten nicht als Ersatz für professionelle Beratung angesehen werden. Bei Zweifeln empfiehlt es sich, einen qualifizierten Elektriker hinzuzuziehen, um fachkundige Unterstützung zu erhalten.

  • Es ist wichtig, die örtlichen Vorschriften und Bestimmungen bei elektrischen Arbeiten zu beachten. Arbeiten mit Strom sollten nur von qualifizierten Fachleuten durchgeführt werden, da sie lebensgefährlich sein können.

  • Fehler in Anleitungen und Schaltbildern sind möglich. Der Anbieter übernimmt keine Gewähr oder Haftung für Schäden oder Verletzungen, die aus der Umsetzung der bereitgestellten Informationen resultieren könnten. Es liegt in Ihrer Verantwortung, die Richtigkeit der Informationen zu überprüfen und die erforderlichen Sicherheitsvorkehrungen zu treffen.

  • Die Verwendung geeigneter persönlicher Schutzausrüstung (PSA) ist entscheidend, um die Sicherheit bei elektrotechnischen Arbeiten zu gewährleisten. PSA schützt vor Stromschlägen, Augenverletzungen, thermischen und mechanischen Gefahren. Es ist jedoch wichtig zu beachten, dass PSA allein nicht ausreicht und durch Fachwissen, Fähigkeiten und die Einhaltung von Sicherheitsvorschriften ergänzt werden muss.

  • Arbeiten an Teilen, die unter Spannung stehen, sind strengstens untersagt. Vor Beginn der Arbeiten müssen geeignete Sicherheitsvorkehrungen getroffen werden, einschließlich des Freischaltens der Anlage.

  • Bei Schäden durch mangelhafte Elektroinstallation haftet der Errichter der Anlage gemäß den geltenden gesetzlichen Bestimmungen.

  • Diese Zusammenfassung von Richtlinien und Vorsichtsmaßnahmen ist nicht umfassend. Bei Unsicherheiten ist es ratsam, einen qualifizierten Elektriker zu konsultieren oder sich an örtliche Vorschriften und Bestimmungen zu halten, um maximale Sicherheit zu gewährleisten.

  • Die ordnungsgemäße Installation und Wartung von elektrischen Anlagen und Geräten ist von großer Bedeutung, um mögliche Gefahren zu minimieren und ein sicheres Umfeld zu schaffen.
